Схема электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170)

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля LADA Priora (ВАЗ-2170) >> Схема электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170)

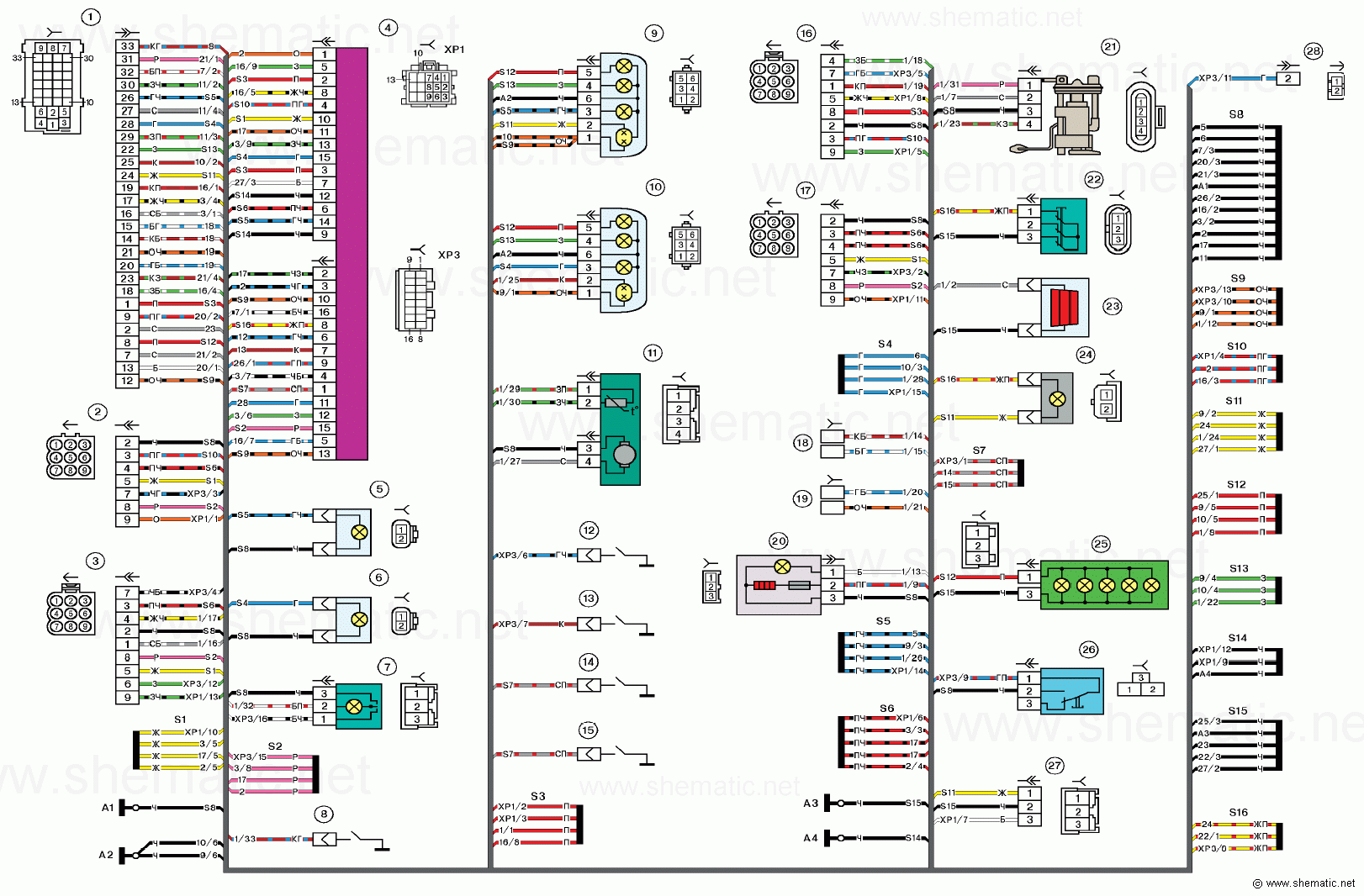

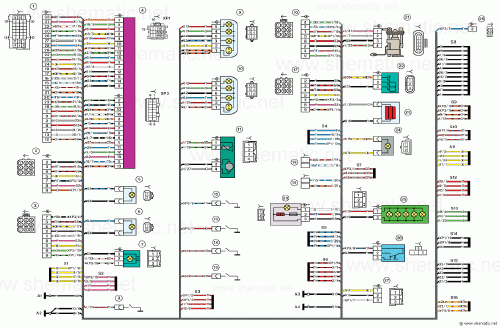

Схема электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений заднего жгута проводов автомобиля LADA Priora (ВАЗ-2170).


1 – колодка заднего жгута проводов к жгуту панели приборов
2 – колодка заднего жгута проводов к жгуту левой задней двери
3 – колодка заднего жгута проводов к жгуту правой передней двери
4 – контроллер электропакета
5 – левый боковой указатель поворотов
6 – правый боковой указатель поворотов
7 – плафон освещения салона
8 – выключатель контрольной лампы ручного тормоза
9 – левый фонарь
10 – правый фонарь
11 – датчик температуры воздуха салона
12 – 15 – выключатель плафона освещения салона
16 – колодка проводов заднего жгута к жгуту левой передней двери
17 – колодка проводов заднего жгута к жгуту правой задней двери
18 – колодка заднего жгута к заднему правому громкоговорителю
19 – колодка заднего жгута к заднему левому громкоговорителю
20 – прикуриватель
21 – модуль электробензонасоса
22 – выключатель освещения багажника
23 – элемент обогрева заднего стекла
24 – фонарь освещения багажника
25 – дополнительный сигнал торможения
26 – выключатель привода замка багажника
27 – колодка заднего жгута проводов к жгуту фонарей освещения номерного знака
28 – колодка заднего жгута проводов к жгуту правой передней двери

А1 – А4 – точки заземления заднего жгута проводов

ХР1, ХР3 – разъемы контроллера электропакета

Задний жгут проводов – 2170 – 3724210-92

Провода на данной схеме электрооборудования автомобиля LADA 2170 имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
