Больше чем схемотехникаРадиошпионаж. Микрофон – стетоскоп
Схемы >> Радиошпионаж >> Радиошпионаж. Микрофон – стетоскопРадиошпионаж. Микрофон – стетоскоп
Электронный стетоскоп регистрирует колебания стен толщиной до 0.5 м. При необходимости сигнал можно усилить до нужной величины, используя дополнительный усилитель низкой частоты. Датчик вибрации делается из пьезокерамической головки звукоснимателя от проигрывателя или используются пьезоизлучатели ЗП-1, ТЗП-308, которые хорошо воспроизводят частоты в диапазоне 800-3000 Гц.

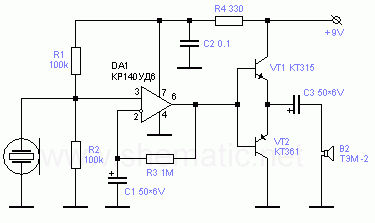

Схема микрофон – стетоскопа
Литература: Журнал Радиохобби №3 1999.
