Больше чем схемотехникаСхема управления двигателем ВАЗ-21102 (контроллер МР7.0)
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 >> Схема управления двигателем ВАЗ-21102 (контроллер МР7.0)Схема управления двигателем ВАЗ-21102 (контроллер МР7.0)

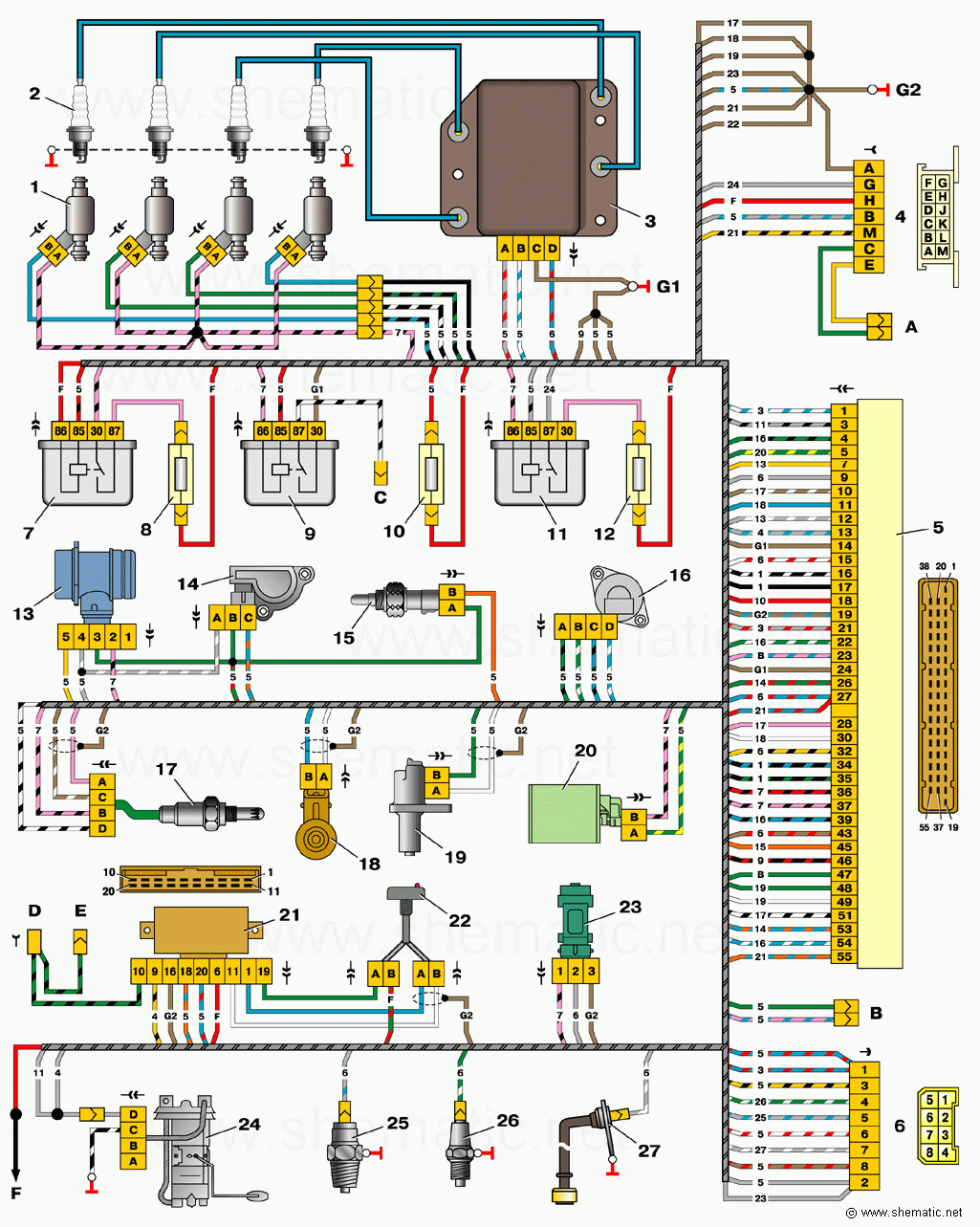

Схема соединений системы управления двигателем 2111 с распределенным впрыском топлива под нормы токсичности ЕВРО-2 (контроллер МР7.0) автомобиля ВАЗ-21102

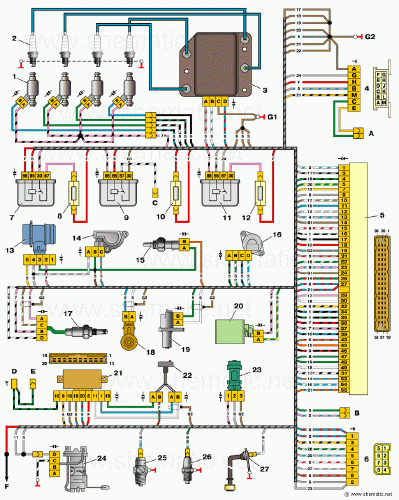

Схема управления двигателем ВАЗ-21102 (контроллер МР7.0).
(нажмите для увеличения).
Условные обозначения датчиков, органов управления и контроля к схеме управления двигателем ВАЗ-21102 (контроллер МР7.0)
1 – форсунки
2 – свечи зажигания ВАЗ-21102
3 – модуль зажигания
4 – колодка диагностики ВАЗ-21102
5 – контроллер
6 – колодка, присоединяемая к жгуту проводов панели приборов
7 – главное реле ВАЗ-21102
8 – предохранитель, соединенный с главным реле
9 – реле электровентилятора ВАЗ-21102
10 – предохранитель, соединенный с реле электровентилятора
11 – реле электробензонасоса
12 – предохранитель, соединенный с реле электробензонасоса
13 – датчик массового расхода воздуха
14 – датчик положения дроссельной заслонки
15 – датчик температуры охлаждающей жидкости
16 – регулятор холостого хода ВАЗ-21102
17 – датчик кислорода
18 – датчик детонации ВАЗ-21102
19 – датчик положения коленчатого вала
20 – электромагнитный клапан продувки адсорбера
21 – блок управления иммобилайзера
22 – индикатор состояния иммобилайзера
23 – датчик скорости автомобиля ВАЗ-21102
24 – электробензонасос с датчиком уровня топлива
25 – датчик контрольной лампы давления масла
26 – датчик указателя температуры охлаждающей жидкости
27 – датчик уровня масла ВАЗ-21102
А - колодка, присоединяемая к жгуту проводов антиблокировочной системы тормозов (АБС)
В - колодка, присоединяемая к жгуту проводов кондиционера
С - колодка, присоединяемая к жгуту проводов электровентилятора
D - провода, присоединяемые к выключателю зажигания (лампа подсветки)
Е - колодка, подключаемая к голубо-белым проводам, отсоединенным от выключателя зажигания (при установке иммобилайзера)
F - к клемме "+" аккумуляторной батареи
G1, G2 - точки заземления
На схеме применяется обозначение номера элемента схемы, к которому присоединяется данный провод, например «-5-».
На схеме не показаны точки соединения розово-черных, красных и зеленого с красной полоской проводов.
