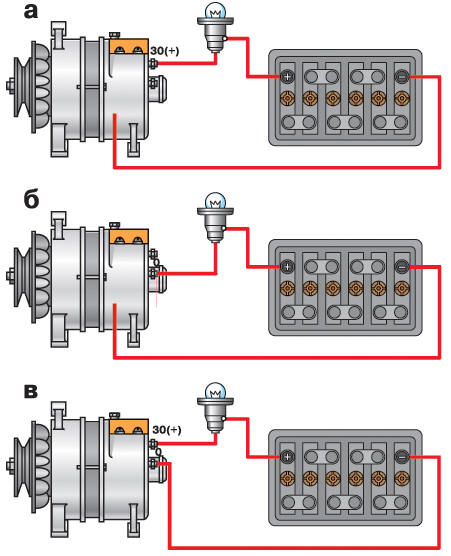

Схемы проверки выпрямительного блока генератора на автомобиле Москвич.
а – одновременно “отрицательных” и “положительных” вентилей;
б – “отрицательных” вентилей;
в – “положительных” вентилей
