Схема электрооборудования автомобиля ОКА

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ОКА

Схема электрооборудования автомобиля ВАЗ - ОКА

Схема электрооборудования автомобиля ОКА

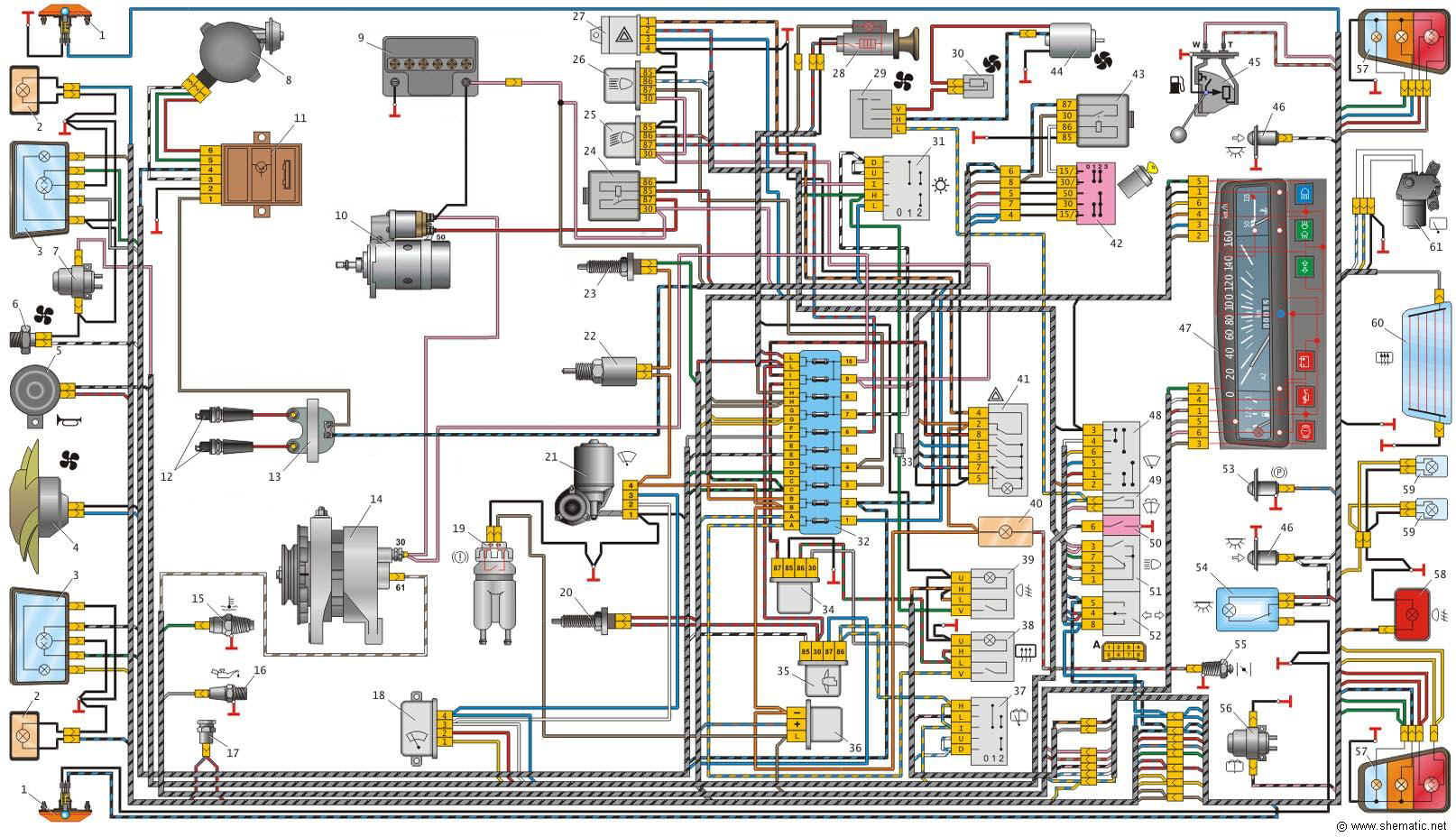

Схема электрооборудования автомобиля ОКА.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ОКА.



1 – боковой указатель поворота
2 – передний указатель поворота
3 – фара
4 – электродвигатель вентилятора системы охлаждения
5 – звуковой сигнал
6 – датчик включения электродвигателя вентилятора
7 – электродвигатель омывателя ветрового стекла
8 – датчик момента искрообразования
9 – аккумуляторная батарея
10 – стартер
11 – коммутатор
12 – свечи зажигания
13 – катушка зажигания
14 – генератор
15 – датчик указателя температуры охлаждающей жидкости
16 – датчик контрольной лампы недостаточного давления масла
17 – розетка для переносной лампы
18 – реле стеклоочистителя
19 – датчик уровня тормозной жидкости
20 – выключатель сигнала торможения
21 – электродвигатель очистителя ветрового стекла
22 – электромагнитный клапан карбюратора
23 – выключатель света заднего хода
24 – реле включения стартера
25 – реле включения ближнего света фар
26 – реле включения дальнего света фар
27 – реле-прерыватель аварийной сигнализации и указателей поворота
28 – прикуриватель
29 – переключатель вентилятора отопителя
30 – дополнительный резистор электродвигателя отопителя
31 – выключатель наружного освещения
32 – блок предохранителей
33 – предохранитель цепи противотуманного фонаря
34 – реле включения обогрева заднего стекла
35 – реле включения электродвигателя вентилятора системы охлаждения
36 – реле-прерыватель контрольной лампы включения стояночного тормоза
37 – выключатель очистителя и омывателя заднего стекла
38 – выключатель обогрева заднего стекла
39 – выключатель заднего противотуманного фонаря
40 – контрольная лампа прикрытия воздушной заслонки карбюратора
41 – выключатель аварийной сигнализации
42 – выключатель зажигания
43 – реле зажигания
44 – электродвигатель вентилятора отопителя
45 – датчик указателя уровня топлива
46 – выключатель плафона в стойке двери
47 – комбинация приборов
48 – переключатель очистителя ветрового стекла
49 – выключатель омывателя ветрового стекла
50 – выключатель звукового сигнала
51 – переключатель света фар
52 – переключатель указателей поворота
53 – выключатель контрольной лампы включения стояночного тормоза
54 – плафон освещения салона
55 – выключатель контрольной лампы прикрытия воздушной заслонки карбюратора
56 – электродвигатель омывателя стекла задней двери
57 – задний фонарь
58 – задний противотуманный фонарь
59 – фонарь освещения номерного знака
60 – элемент обогрева стекла задней двери
61 – электродвигатель очистителя стекла задней двери

А – порядок нумерации контактов в соединительных колодках
