Зарядное устройство для аккумулятора
Зарядное устройство для аккумулятора (рис. 1) позволяет заряжать аккумулятор стабильным постоянным источником тока 5А на протяжении всего времени подзарядки.

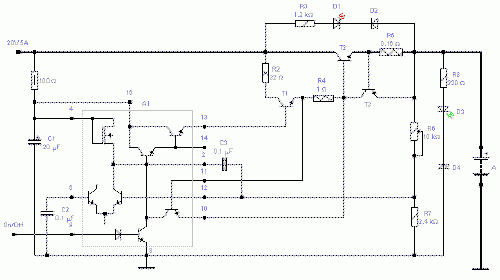

Рис. 1 Схема зарядного устройства для аккумулятора.
(нажмите для увеличения).

Процесс зарядки сопровождается свечением диода D1 - АЛ310А, а окончания D3 -АЛ310Б. Микросхема А1 - 142ЕН2, Транзисторы: Т1, Т3 - КТ815, Т2 - КТ819 (на радиаторе), Т4 - КТ819. Стабилитроны: D2 - КС156, D3 - Д814В. Резисторы R4 и R5 намотаны нихромовым проводом. Трансформатор 220V/15V рассчитан на мощность 100 W. Токовые провода (на схеме выделены) должны быть сечением не менее 0.5 мм2.

Схема имеет защиту от короткого замыкания в пластинах аккумулятора.
