Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобилей ВАЗ-2109, ВАЗ-2108 >> Монтажный блок ВАЗ-2109, ВАЗ-2108 (тип 17.3722)Монтажный блок ВАЗ-2109, ВАЗ-2108 (тип 17.3722)

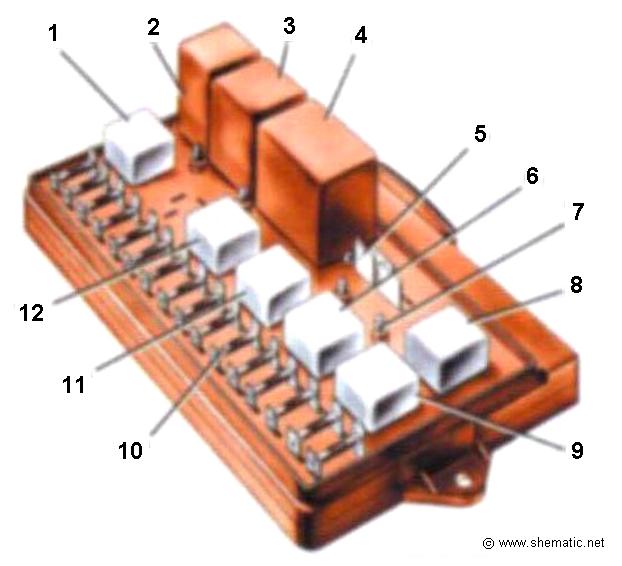

Монтажный
блок ВАЗ-2109, ВАЗ-2108 (тип 17.3722).
1.
Реле включения фароочистителей (К6)
2. Реле времени омывателя заднего стекла (К1)
3. Реле-прерыватель указателей поворота и
аварийной сигнализации (К2)
4. Реле стеклоочистителя (К3)
5. Контактные перемычки на месте реле
контроля исправности ламп
6. Реле включения обогрева заднего стекла (К10)
7. Запасной предохранитель
8. Реле включения дальнего света (К5)
9. Реле включения ближнего света фар (К11)
10. Предохранитель
11. Реле включения электродвигателя
вентилятора системы охлаждения двигателя (К9)
12. Реле включения звукового сигнала (К8)
