Схема электрооборудования мотоцикла ЯВА 350/638

Схема электрооборудования мотоцикла ЯВА 350/638

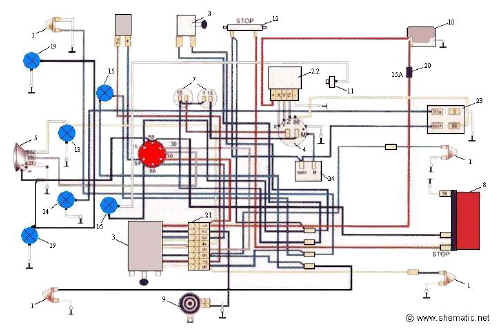

Схема электрооборудования мотоцикла ЯВА 350/638.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоцикла ЯВА 350/638.



1 – указатели поворота
2 – правый переключатель
3 – левый переключатель
4 – генератор
5 – фара
6 – лампа стояночного света
7 – катушка зажигания
8 – задний фонарь
9 – звуковой сигнал
10 – аккумулятор
11 – выключатель нейтрали
12 – выключатель стоп-сигнала
13 – лампа дальнего света
14 – лампа работы генератора
15 – лампа включения указателей поворота
16 – датчик включения нейтрали
17 – замок зажигания
18 – реле указателей поворота
19 – лампы подсветки приборов
20 – плавкий предохранитель 15А
21 – штекерный разъем
22 – выпрямитель (диодный мост)
23 – полупроводниковый реле-регулятор
24 – реле включения контрольной лампы работы генератора
