Линейный дифференциальный усилитель с программно управляемым коэффициентом усиления - AD8370

Линейный дифференциальный усилитель предназначенный для использования в проводных и беспроводных телекоммуникациях. Полоса частот AD8370 составляет 700 МГц, что позволяет использовать его в каналах промежуточной частоты вплоть до 380 МГц. Коэффициент усиления задается через последовательный интерфейс и имеется два диапазона регулировки усиления: 6 – 32 дБ и 11 – 17 дБ. Малые интермодуляционные искажения (two-tone IP3 of + 35 dBm @ 70 MHz), низкий уровень шумов (1.9 нВ/ ) позволяют использовать усилитель AD8370 в качестве предусилителя для быстродействующих АЦП, таких как 12-разрядные преобразователи фирмы Devices AD9226, AD9235, или AD6640. Усилитель AD8370 может быть использован для автоматической регулировки усиления в каналах ПЧ со следующими частотами: 70, 140, 190, 240 и 380 МГц – это системы телекоммуникаций в стандартах GSM/CDMA/WCDMA. Усилитель AD8370 работает в температурном диапазоне от –40 до 85°С, напряжение питания от 3 до 5 В, цена около $4.

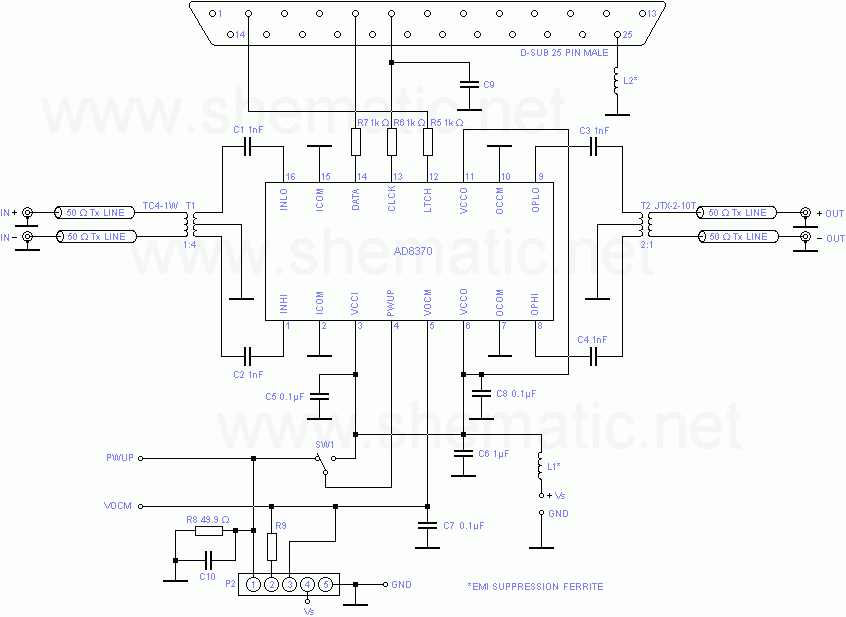

Линейный дифференциальный усилитель с программно управляемым коэффициентом усиления
Линейный дифференциальный усилитель с программно управляемым коэффициентом усиления.
(нажмите для увеличения схемы).
