Схема соединений комбинации приборов ВАЗ-2110

Схема соединений комбинации приборов ВАЗ-2110

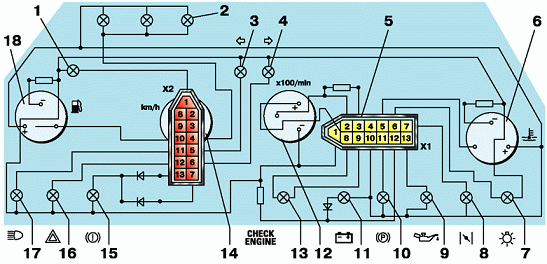

Схема соединений комбинации приборов ВАЗ-2110.



1 – контрольная лампа резерва топлива;
2 – лампы освещения комбинации приборов;
3 – контрольная лампа правого поворота;
4 – контрольная лампа левого поворота;
5 – колодка штекеров;
6 – указатель температуры охлаждающей жидкости;
7 – контрольная лампа наружного освещения;
8 – контрольная лампа воздушной заслонки карбюратора;
9 – контрольная лампа давления масла;
10 – контрольная лампа стояночного тормоза;
11 – контрольная лампа заряда аккумуляторной батареи;
12 – тахометр;
13 – контрольная лампа «CHECK ENGINE»;
14 – спидометр;
15 – контрольная лампа уровня тормозной жидкости;
16 – контрольная лампа аварийной сигнализации;
17 – контрольная лампа дальнего света фар;
18 – указатель уровня топлива.

Штекеры 2, 3, 8, 9 в колодке Х2 являются выводами спидометра 14.
