Схема тормозного управления автомобилей Москвич с кузовом “пикап”

Схема тормозного управления автомобилей Москвич с кузовом “пикап”
Схема тормозного управления автомобилей Москвич с кузовом “пикап”.

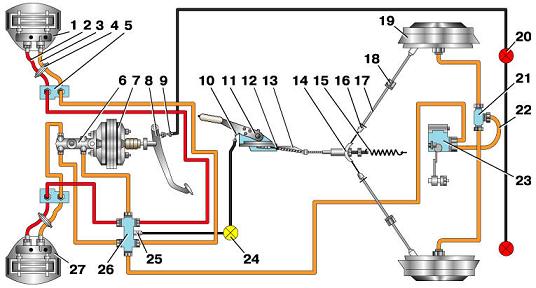

Условные обозначения датчиков, органов управления и контроля к схеме тормозного управления автомобилей Москвич с кузовом “пикап”.



1 – правый передний тормоз;
2 – гибкий шланг больших цилиндров переднего тормоза;
3 – гибкий шланг малых цилиндров переднего тормоза;
4 – промежуточный кронштейн крепления гибких шлангов;
5 – кронштейн крепления гибких шлангов;
6 – главный цилиндр тормоза;
7 – вакуумный усилитель;
8 – педаль тормоза;
9 – включатель сигнала торможения;
10 – включатель контрольной лампы стояночной тормозной системы;
11 – механизм ручного привода стояночной тормозной системы;
12 – втулка переднего троса;
13 – передний трос;
14 – уравнитель;
15 – пружина;
16 – кронштейн крепления наконечников заднего троса;
17 – задний трос;
18 – промежуточная подвеска заднего троса;
19 – правый задний тормоз;
20 – лампа сигнала торможения;
21 – тройник;
22 – гибкий шланг задних тормозов;
23 – регулятор давления задних тормозных механизмов;
24 – контрольная лампа;
25 – выключатель контрольной лампы сигнального устройства;
26 – сигнальное устройство;
27 – левый передний тормоз
