Схема электрических соединений жгута проводов дополнительного заднего и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобилей LADA KALINA 11174, 11184, 11194 >> Схема электрических соединений жгута проводов дополнительного заднего и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174

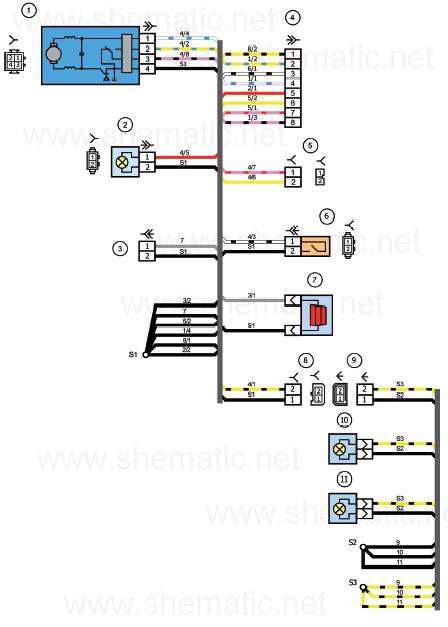

Схема электрических соединении жгута проводов дополнительного заднего (жгута проводов двери задка) и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174


Схема электрических соединении жгута проводов дополнительного заднего (жгута проводов двери задка) и жгута проводов фонарей освещения номерного знака автомобиля LADA KALINA 11174.


Перечень элементов:
1 - электродвигатель очистителя заднего стекла;
2 - сигнал торможения дополнительный;
3,4 - колодки жгута проводов заднего дополнительного к колодкам жгута проводов заднего;
5 - колодка к электродвигателю блокировки багажника;
6 - замок багажника;
7 - элемент обогрева заднего стекла;
8 - колодка жгута проводов заднего дополнительного к колодке жгута проводов фонарей освещения номерного знака;
9 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего дополнительного;
10, 11 - фонари освещения номерного знака.

Жгут проводов дополнительный задний - 1117-3724558.
Жгут проводов фонарей освещения номерного знака - 1118-3724214
