Схема электрических соединений двери задка и проводов фонарей освещения номерного знака автомобиля LADA KALINA

Схема электрических соединений двери задка и проводов фонарей освещения номерного знака автомобиля LADA KALINA

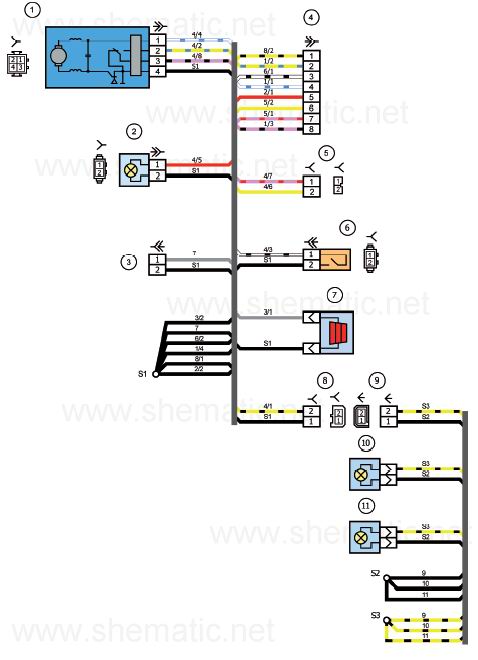

Схема электрических соединений двери задка и проводов фонарей освещения номерного знака автомобиля LADA KALINA.


Схема электрических соединений жгута проводов заднего дополнительного (жгута проводов двери задка) и жгута проводов фонарей освещения номерного знака автомобиля LADA KALI NA 11194

Перечень элементов:
1 - электродвигатель очистителя заднего стекла;
2 - сигнал торможения дополнительный;
3, 4 - колодки жгута проводов заднего дополнительного к колодкам жгута проводов заднего;
5 - колодка к электродвигателю блокировки багажника;
6 - замок багажника;
7 - элемент обогрева заднего стекла;
8 - колодка жгута проводов заднего дополнительного к колодке жгута проводов заднего дополнительного;
9 - колодка жгута проводов фонарей освещения номерного знака к колодке жгута проводов заднего дополнительного;
10, 11 - фонари освещения номерного знака.

Жгут проводов задний дополнительный - 1119-3724558.
Жгут проводов фонарей освещения номерного знака - 1118-3724214.
