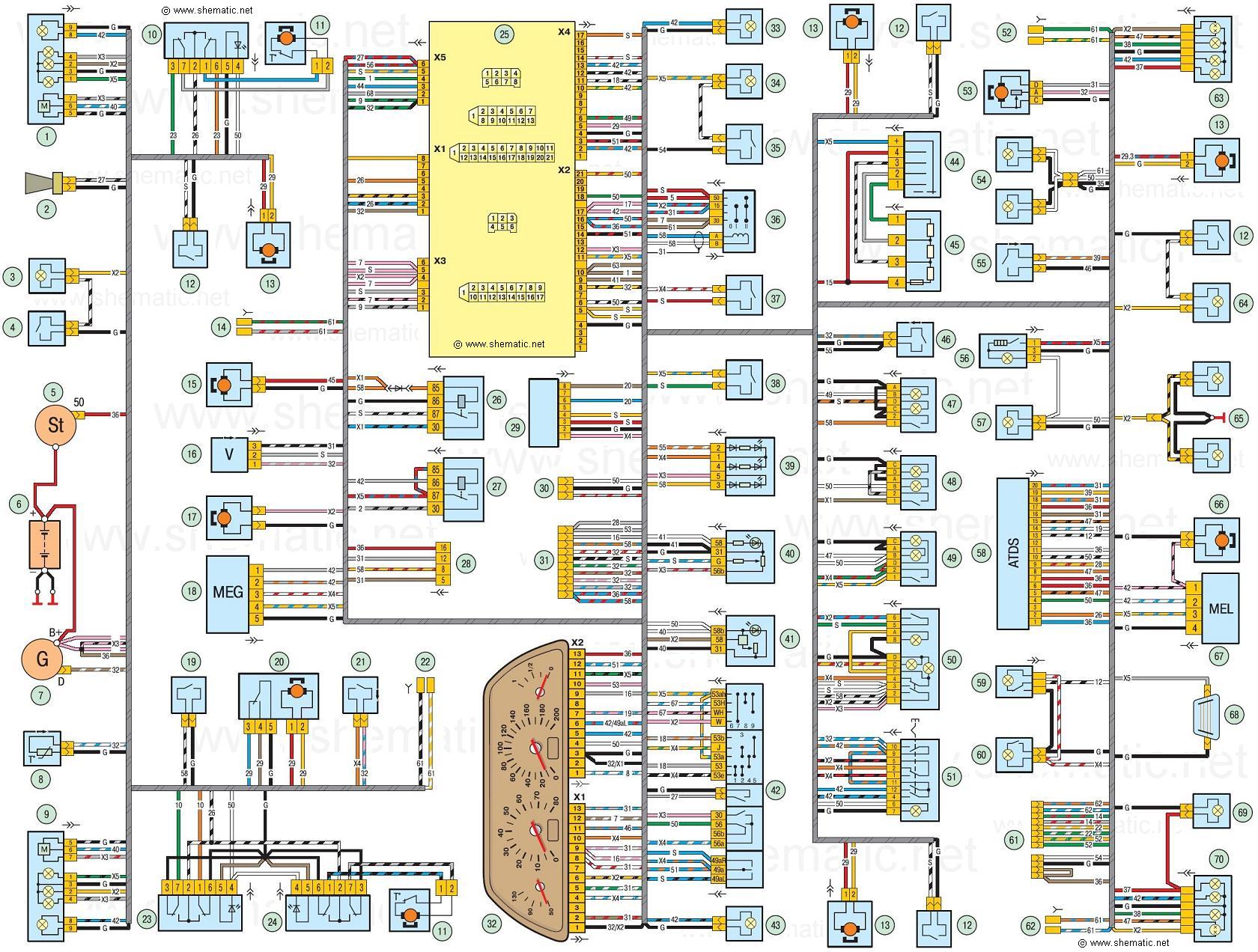

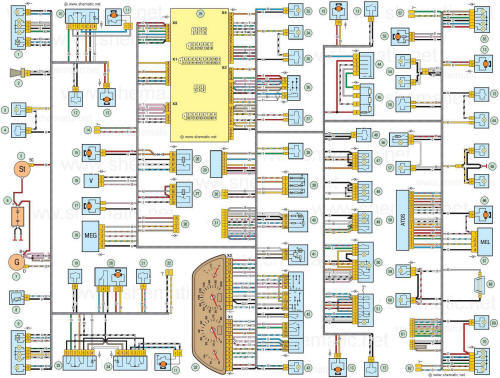

Схема электрооборудования автомобиля Chevrolet Niva (ВАЗ-2123)

Схема электрооборудования автомобиля Chevrolet Niva (ВАЗ-2123)
Схема электрооборудования автомобиля Chevrolet Niva (ВАЗ-2123)
(нажмите для увеличения)

1 – правая блок-фара;
2 – звуковой сигнал;
3 – лампа подкапотная;
4 – выключатель подкапотной лампы;
5 – стартер;
6 – аккумуляторная батарея;
7 – генератор;
8 – датчик температуры воздуха;
9 – левая блок-фара;
10 – переключатель электростеклоподъемника правой передней двери (пассажир);
11 – моторедукторы электростеклоподъемников;
12 – выключатели в стойках дверей;
13 – моторедукторы блокировки замков дверей;
14 – колодка подключения к правой передней колонке;
15 – электродвигатель отопителя;
16 – датчик скорости;
17 – электродвигатель омывателя ветрового стекла;
18 – электродвигатель очистителя ветрового стекла;
19 – выключатель в стойке двери водителя;
20 – моторедуктор блокировки замка двери водителя;
21 – датчик уровня тормозной жидкости;
22 – колодка подключения к левой передней колонке;
23 – переключатель электростеклоподъемника правой передней двери (водитель);
24 – переключатель электростеклоподъемника левой передней двери;
25 – монтажный блок;
26 – реле включения электростеклоподъемников;
27 – реле включения звукового сигнала;
28 – колодка диагностики;
29 – блок управления системы блокировки замков дверей;
30 – колодка подключения к жгуту проводов системы обогрева передних сидений;
31 – колодка подключения к жгуту проводов системы впрыска;
32 – комбинация приборов;
33 – правый боковой указатель поворота;
34 – лампа освещения вещевого ящика;
35 – выключатель лампы освещения вещевого ящика;
36 – выключатель зажигания;
37 – выключатель стоп-сигнала;
38 – выключатель лампы света заднего хода;
39 – блок контрольных ламп;
40 – регулятор коррекции света фар;
41 – регулятор освещения приборов;
42 – подрулевой переключатель;
43 – левый боковой указатель поворота;
44 – переключатель электродвигателя отопителя;
45 – дополнительный резистор;
46 – датчик включения ручного тормоза;
47 – выключатель задних противотуманных огней;
48 – выключатель противотуманных фар;
49 – выключатель обогрева заднего стекла;
50 – переключатель наружного освещения;
51 – выключатель аварийной сигнализации;
52 – колодка подключения к правой задней колонке;
53 – электробензонасос с датчиком уровня топлива;
54 – лампы подсветки рычагов управления отопителем;
55 – датчик включения дифференциала;
56 – прикуриватель;
57 – лампа подсветки;
58 – блок управления автомобильной противоугонной системы;
59 – плафон освещения салона;
60 – плафон индивидуального освещения салона;
61 – колодка подключения к радиоаппарату;
62 – колодка подключения к левой задней колонке;
63 – правый задний фонарь;
64 – фонарь освещения багажника;
65 – фонари освещения номерного знака;
66 – электродвигатель омывателя заднего стекла;
67 – электродвигатель очистителя заднего стекла;
68 – элемент обогрева заднего стекла;
69 – дополнительный сигнал торможения;
70 – левый задний фонарь.

На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «–7–». Условные обозначения «–S–» и «–G–» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно. Для монтажного блока вместо его численного обозначения указывается номер колодки, например «–Х1–». В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например «–42/49aR–»
