Передача аналогового сигнала на большие расстояния

Схемы >> Схемотехника >> Передача аналогового сигнала на большие расстояния

Дифференциальные входы операционных усилителей используется при измерении малых сигналов от аналоговых датчиков. При передаче аналогового сигнала в условиях больших помех экранирование проводов на низких частотах практически не дает результата. Почти все операционные усилители имеют несимметричный (недифференциальный) выход. Организовать дифференциальный выход для аналогового сигнала можно на двух операционных усилителях по схеме на рис. 1.

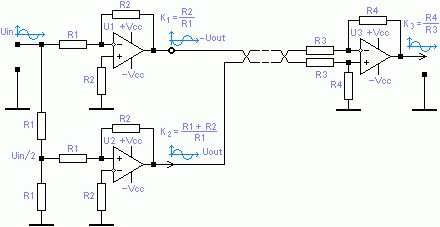

Схема дифференциального выхода для аналогового сигнала

Рис. 1. Схема дифференциального выхода для аналогового сигнала.

Преимущество такой схемы заключается в том, что аналоговый сигнал можно передавать по проводах на большие расстояния в условиях больших помех. Подавление синфазной помехи, или наводок от мощных источников на дифференциальных входах приемного устройства не менее 60 дБ. Частотный спектр передаваемого сигнала зависит от операционных усилителей, параметров и типа линии, проводов в линии (емкости, индуктивности).

На микросхемах U1 и U2 организовано предварительные усилители с прямым и инверсным выходом для сигнала Uin с одинаковыми коэффициентами усиления К1 = К2. Выходной cигнал Uout и –Uout по длинным проводам поступает на дифференциальные входы приемного усилителя U3. Большой коэффициент усиления предварительных усилителей позволяет увеличить дальность передачи аналоговых сигналов, но уменьшает частотный спектр.
