Генератор на реле

Схемы >> Схемотехника >> Генератор на реле

Иногда не выгодно применять логические элементы для генерации низкочастотных импульсов. Генератор, автогенератор можно собрать не реле, имеющее хотя бы две группы контактов, и конденсаторе (рис. 1). Времязадающим элементом будет внутреннее сопротивление обмотки реле и емкость конденсатора.

Генератор на реле

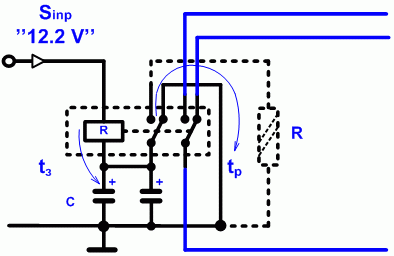

Рис. 1. Генератор на реле.

В момент подачи сигнала Sinp ток от аккумулятора 12 V течет через обмотку реле, замкнутые контакты реле перемыкаются, через сопротивление обмотки начинается заряд конденсатора; напряжение на реле уменьшается до уровня отпускания, реле возвращается в первоначальное состояние, конденсатор разряжается и процесс повторяется сначала. Фактически данная схема является автогенератором на реле с частотой, зависящей от внутреннего сопротивления обмотки реле и емкости конденсатора. Для реле РЭС-60 при сопротивлении обмотки 1.6 – 1.8 кОм и емкости около 800 мкФ реле переключается приблизительно 1 раз в секунду. В связи с большим разбросом номинальной емкости конденсаторов используется два электролитических конденсатора для подбора необходимой частоты переключения:

t R • C

Для управления устройствами используются другие свободные контакты реле (на схеме рис. 1 подключенные к проводам синего цвета). Контакты гальванически изолированные от основной части схемы.

В реле с группами контактов две и более есть одна физическая особенность – технологически почти невозможно изготовить контакты с одинаковым временем пролета зазора, поэтому одна группа включается быстрее от других. Эта особенность может быть существенным недостатком генератора низкочастотных импульсов – конденсатор разряжается быстрее нежели контакты управления переключатся. В таком случае контакты управления реле и устройствами нужно поменять местами.

добавлено 26.08.13 23:49:14 | просмотрено 6570 раз
