Триггер-защелка на реле

Схемы >> Схемотехника >> Триггер-защелка на реле

Иногда для управления более мощных устройств требуется триггер подобный к R-S триггеру на логических элементах. Такой триггер-защелка реализуется на реле с парой переключающихся контактов (рис. 1). Одни контакты используются при удержании реле в активном включенном состоянии после нажатии кнопки «Start», аналог входа логического триггера «Set» и соединяются последовательно с обмоткой реле. После нажатия кнопки «Stop», аналога входа логического триггера «Reset», реле обесточивается и возвращается в начальное состояние. Другие контакты реле используются для управления мощными устройствами. Тип реле определяется мощностью управляемых устройств, допустимым током через контакты.

Кнопки «Start», «Stop» при необходимости можно заменить герконами или другими контактами от датчиков превышения уровней максимального и минимального значения, от сигнализации, от датчиков при измерении физических величин и т.п.

Триггер-защелка на реле

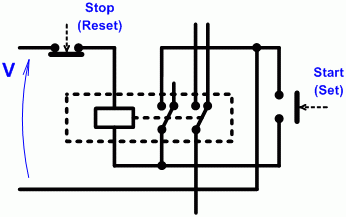

Рис. 1. Триггер-защелка на реле.
