Схема электрооборудования автомобиля ВАЗ 2121

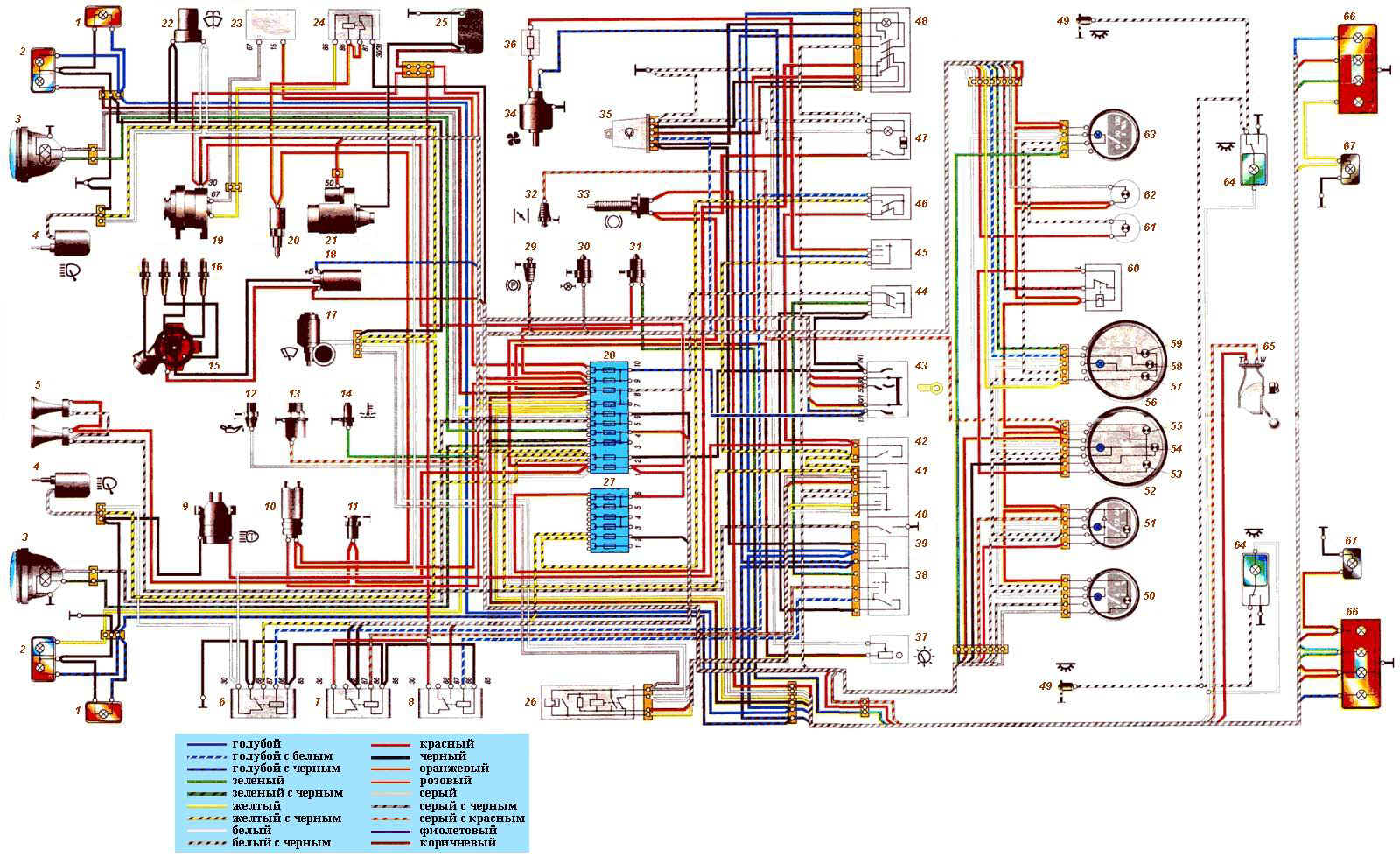

Схема электрооборудования автомобиля ВАЗ 2121.
Схема электрооборудования автомобиля ВАЗ 2121.
(нажмите для увеличения).





    Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2121.



1. Боковые указатели поворота.
2. Передние фонари.
3. Фары.
4. Электродвигатели очистителей фар ВАЗ 2121.
5. Звуковые сигналы.
6. Реле включения очистителей и омывателя фар.
7. Реле включения ближнего света фар ВАЗ 2121.
8. Реле включения дальнего света фар ВАЗ 2121.
9. Электродвигатель омывателя фар ВАЗ 2121.
10. Датчик недостаточного уровня тормозной жидкости.
11. Штепсельная розетка переносной лампы
12. Датчик контрольной лампы давления масла.
13. Датчик указателя давления масла ВАЗ 2121.
14. Датчик указателя температуры охлаждающей жидкости.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электродвигатели стеклоочистителя ВАЗ 2121.
18. Катушка зажигания.
19. Генератор ВАЗ 2121.
20. Запорный клапан карбюратора.
21. Стартер.
22. Электродвигатель омывателя ветрового стекла.
23. Регулятор напряжения.
24. Реле контрольной лампы заряда аккумуляторной батареи.
25. Аккумуляторная батарея ВАЗ 2121.
26. Реле стеклоочистителя ВАЗ 2121.
27. Дополнительный блок предохранителей.
28. Основной блок предохранителей.
29. Выключатель контрольной лампы стояночного тормоза.
30. Выключатель контрольной лампы блокировки дифференциала.
31. Выключатель света заднего хода.
32. Выключатель контрольной лампы воздушной заслонки карбюратора.
33. Выключатель стоп-сигнала.
34. Электродвигатель отопителя ВАЗ 2121.
35. Реле-прерыватель указателей поворота и аварийной сигнализации.
36. Дополнительный резистор электродвигателя отопителя.
37. Выключатель освещения приборов.
38. Переключатель света фар.
39. Переключатель указателей поворота.
40. Выключатель звуковых сигналов.
41. Переключатель стеклоочистителя.
42. Выключатель омывателя ветрового стекла.
43. Выключатель зажигания.
44. Выключатель наружного освещения.
45. Переключатель отопителя.
46. Выключатель очистителей и омывателя фар.
47. Прикуриватель.
48. Выключатель аварийной сигнализации.
49. Выключатели плафонов, расположенные в стойках дверей.
50. Указатель давления масла с контрольной лампой недостаточного давления.
51. Указатель уровня топлива с контрольной лампой резерва топлива.
52. Тахометр.
53. Контрольная лампа стояночного тормоза.
54. Контрольная лампа заряда аккумуляторной батареи.
55. Контрольная лампа воздушной заслонки карбюратора.
56. Спидометр.
57. Контрольная лампа наружного освещения.
58. Контрольная лампа указателей поворота.
59. Контрольная лампа дальнего света фар.
60. Реле-прерыватель контрольной лампы стояночного тормоза.
61. Контрольная лампа уровня тормозной жидкости.
62. Контрольная лампа блокировки дифференциала.
63. Указатель температуры охлаждающей жидкости.
64. Плафоны.
65. Датчик указателя уровня и резерва топлива ВАЗ 2121.
66. Задние фонари.
67. Фонари освещения номерного знака.
