Схема электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109

Схема размещена на двух листах: левая часть схемы (рис.1) и правая часть схемы (рис.2).

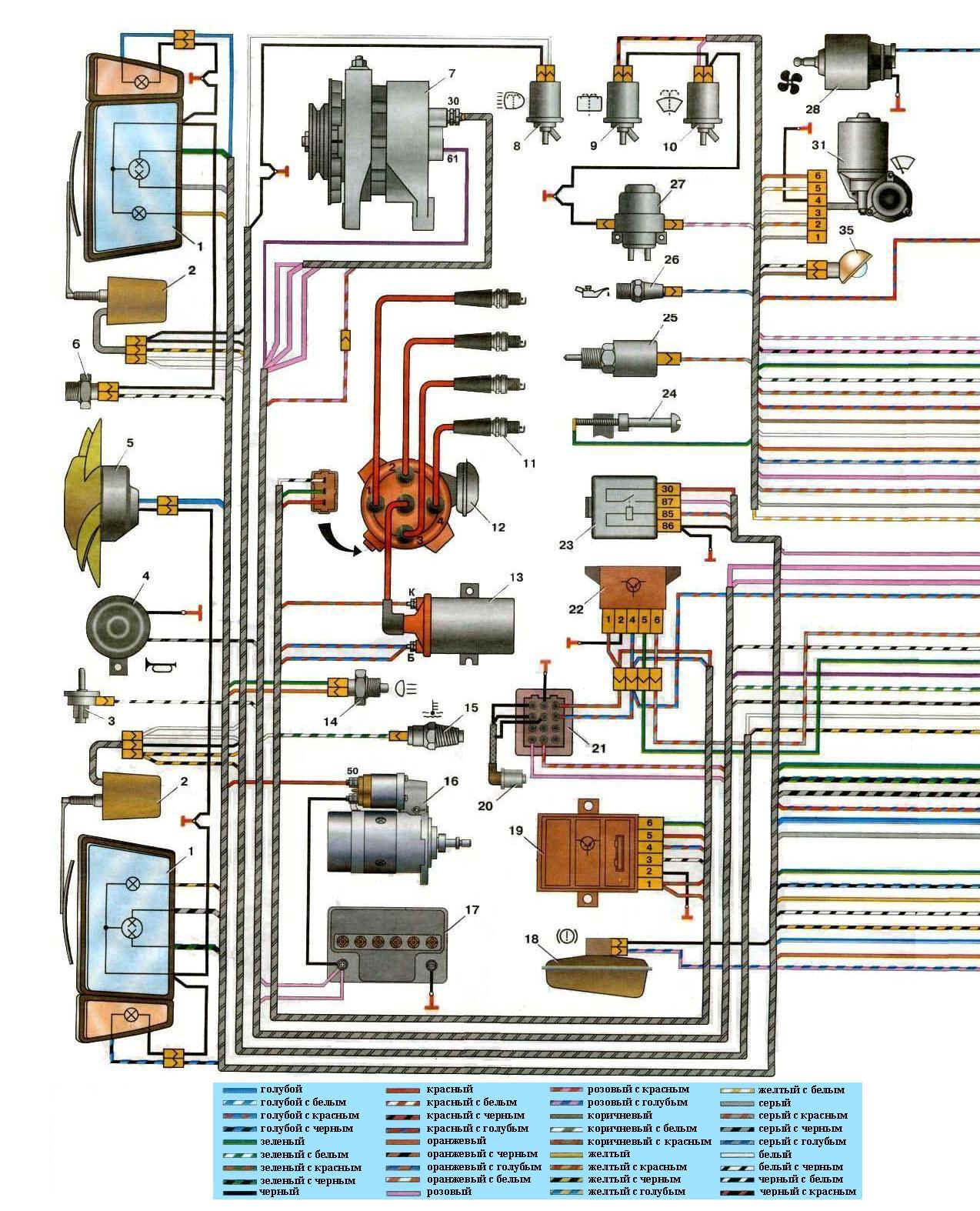

Схема электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109 (левая часть схемы).
Рис. 1 Схема электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109 (левая часть схемы).
(нажмите для увеличения).

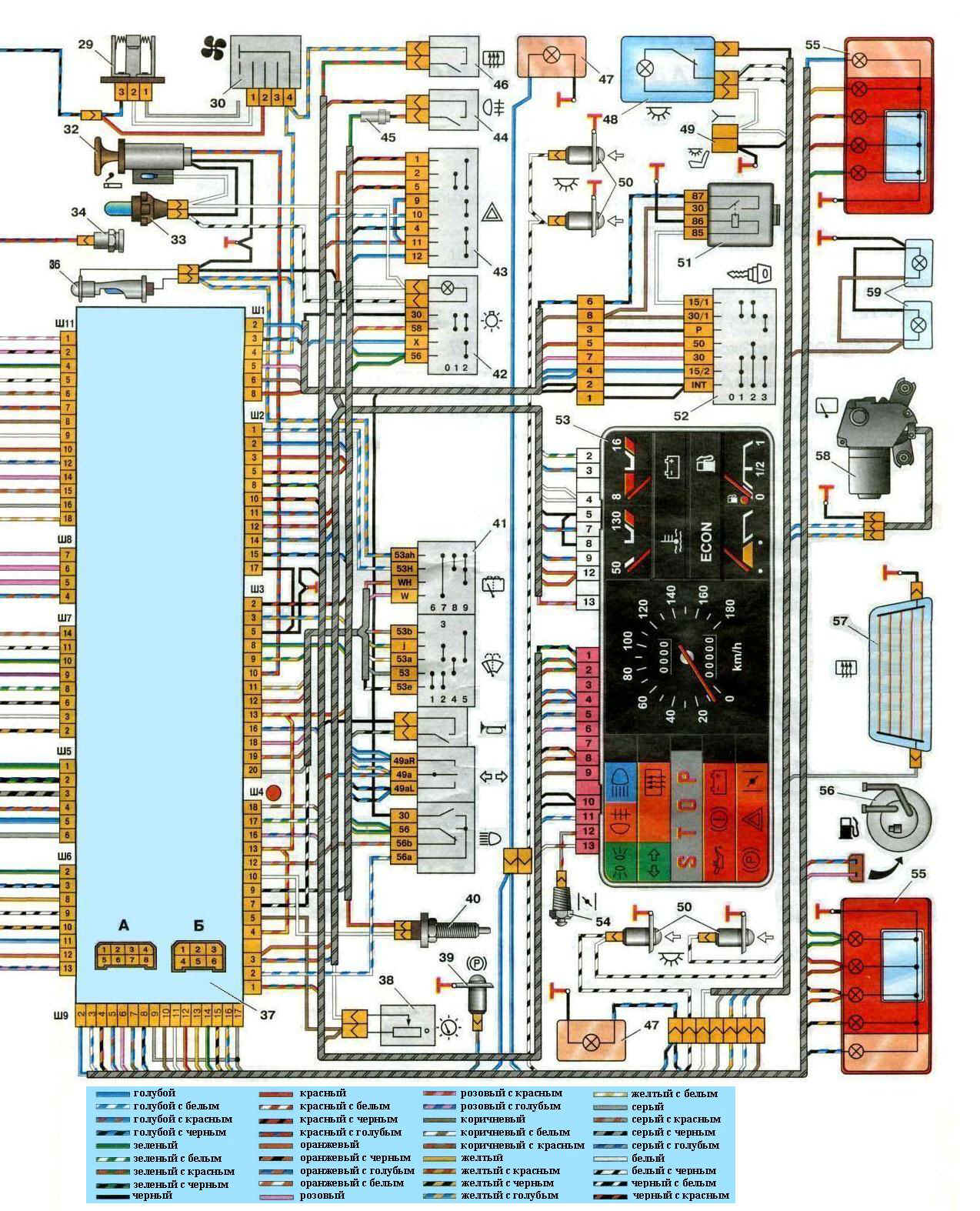

Схема электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109 (правая часть схемы).
Рис. 2 Схема электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109 (правая часть схемы).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ 2108, ВАЗ 2109.



1 - блок-фара;
2 - электродвигатель очистителя фар*;
3 - выключатель подкапотной лампы;
4 - звуковой сигнал;
5 - электродвигатель вентилятора системы охлаждения двигателя;
6 - датчик включения электродвигателя вентилятора ВАЗ 2108, ВАЗ 2109
7 - генератор ВАЗ 2108, ВАЗ 2109
8 - электромагнитный клапан включения омывателя фар*;
9 - электромагнитный клапан включения омывателя заднего стекла*;
10 - электромагнитный клапан включения омывателя ветрового стекла;
11 - свечи зажигания ВАЗ 2108, ВАЗ 2109
12 - датчик-распределитель зажигания ВАЗ 2108, ВАЗ 2109
13 - катушка зажигания ВАЗ 2108, ВАЗ 2109
14 - выключатель света заднего хода;
15 - датчик указателя температуры охлаждающей жидкости ВАЗ 2108, ВАЗ 2109
16 - стартер ВАЗ 2108, ВАЗ 2109
17 - аккумуляторная батарея ВАЗ 2108, ВАЗ 2109
18 - датчик уровня тормозной жидкости ВАЗ 2108, ВАЗ 2109
19 - коммутатор ВАЗ 2108, ВАЗ 2109
20 - датчик верхней мертвой точки 1-го цилиндра ВАЗ 2108, ВАЗ 2109
21 - колодка диагностики ВАЗ 2108, ВАЗ 2109
22 - блок управления электромагнитным клапаном карбюратора;
23 - реле включения стартера ВАЗ 2108, ВАЗ 2109
24 - концевой выключатель карбюратора;
25 - электромагнитный клапан карбюратора ВАЗ 2108, ВАЗ 2109
26 - датчик контрольной лампы давления масла ВАЗ 2108, ВАЗ 2109
27 - электродвигатель омывателя стекол;
28 - электродвигатель вентилятора отопителя;
29 - дополнительный резистор электродвигателя отопителя;
30 - переключатель вентилятора отопителя;
31 - электродвигатель очистителя ветрового стекла;
32 - прикуриватель;
33 - лампа подсветки рычагов отопителя;
34 - штепсельная розетка для переносной лампы;
35 - подкапотная лампа;
36 - лампа освещения вещевого ящика;
37 - монтажный блок;
38 - выключатель освещения приборов;
39 - выключатель контрольной лампы стояночного тормоза;
40 - выключатель стоп-сигнала;
41 - подрулевой переключатель;
42 - выключатель наружного освещения;
43 - выключатель аварийной сигнализации;
44 - выключатель заднего противотуманного света;
45 - предохранитель цепи противотуманного света;
46 - выключатель обогрева заднего стекла;
47 - боковые указатели поворота;
48 - плафон;
49 - разъем для подключения к плафону индивидуального освещения;
50 - выключатели плафона на стойках дверей (на ВАЗ-2108 — два, на ВАЗ-2109 — четыре);
51 - реле зажигания ВАЗ 2108, ВАЗ 2109
52 - выключатель зажигания;
53 - комбинация приборов;
54 - выключатель контрольной лампы воздушной заслонки карбюратора;
55 - задние фонари;
56 - датчик указателя уровня и резерва топлива ВАЗ 2108, ВАЗ 2109
57 - элемент обогрева заднего стекла;
58 - электродвигатель очистителя заднего стекла;
59 - фонари освещения номерного знака;


А - порядок условной нумерации штекеров в колодке выключателя зажигания;
Б - порядок условной нумерации штекеров в колодке электродвигателя очистителя ветрового стекла.

* Устанавливается на части выпускаемых автомобилей
