Схема соединений комбинации приборов с бортовой системой контроля ВАЗ-2108 (выпуск до 1996 г.)

Схема соединений комбинации приборов с бортовой системой контроля ВАЗ-2108 (выпуск до 1996 г.)

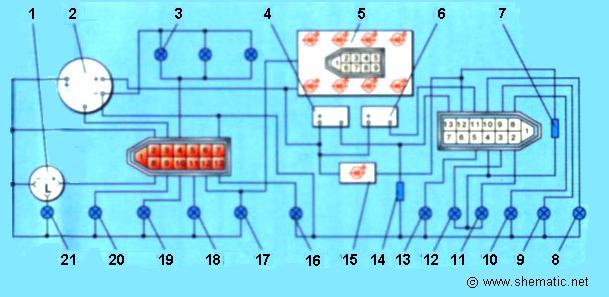

Схема соединений комбинации приборов с бортовой системой контроля ВАЗ-2108 (выпуск до 1996 г.).



1. Реле-прерыватель контрольной лампы стояночного тормоза
2. Тахометр со стабилизатором напряжения
3. Лампа освещения комбинации приборов
4. Указатель температуры
5. Блок управления БСК
6. Указатель уровня топлива
7. Резистор 50 Ом, 5Вт
8. Контрольная лампа "Check Engine" для системы снижения токсичности
9. Контрольная лампа дальнего света фар
10. Контрольная лампа габаритного света
11. Резервная контрольная лампа
12. Контрольна лампа ремней безопасности
13. Контрольная лампа левых указателей поворота
14. Резистор 470 Ом, 0,25Вт
15. Электронный вольтметр
16. Контрольная лампа правых указателей поворота
17. Контрольная лампа аварийного давления масла
18. Контрольная лампа резерва топлива
19. Контрольная лампа воздушной заслонки карбюратора
20. Контрольная лампа "Check Engine" для системы впрыска топлива
21. Контрольная лампа стояночного тормоза
