Схема электрооборудования мотоциклов ИЖ

Здесь представлена схема электрооборудования мотоцикла ИЖ-ЮЗ с коляской. Схема мотоцикла ИЖ-ЮЗ отличается отсутствием фонарей коляски (позиции 21, 27, 30). В схеме мотоцикла ИЖ-ПЗ одна катушка зажигания, прерыватель и свеча. Мотоциклы ИЖ-П2 и ИЖ-Ю2 не оборудованы указателями поворота (отсутствуют позиции 7, 8, 17).

Схема электрооборудования мотоциклов ИЖ

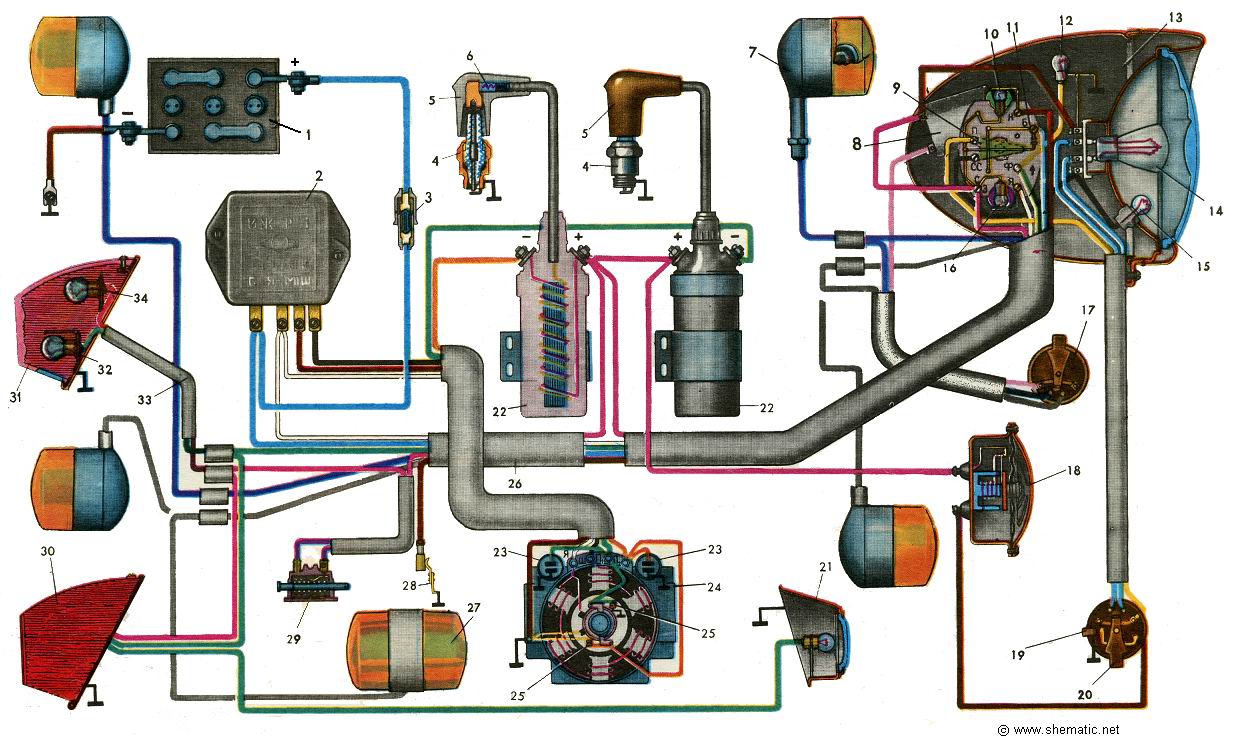

Схема электрооборудования мотоциклов ИЖ.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоциклов ИЖ.



Общая схема для мотоцикла ИЖ:

1. Аккумуляторная батарея.
2. Реле-регулятор
3. Предохранитель батареи.
4. Свеча зажигания.
5. Колпачок свечи.
6. Помехоподавляющее сопротивление.
7. Фонарь с лампой.
8. Реле указателей поворота.
9. Центральный переключатель.
10. Сигнальная лампа А6-0.25 нейтральной передачи.
11. Контакты включения системы зажигания.
12. Лампа А6-0.25 освещения шкалы спидометра.
13. Фара.
14. Лампа дальнего и ближнего света А6-32+32.
15. Лампа стояночного тормоза А6-2.
16. Контрольная лампа генератора А6-0.25.
17. Переключатель указателей поворота.
18. Звуковой сигнал.
19. Кнопка звукового сигнала.
20. Переключатель дальнего и ближнего света.
21. Передний габаритный фонарь коляски с лампой А6-2.
22. Катушка зажигания.
23. Конденсатор.
24. Генератор.
25. Прерыватель системы зажигания.
26. Главный пучок проводов.
27. Фонарь указателя поворота на коляске.
28. Датчик нейтральной передачи.
29. Включатель стоп-сигнала.
30. Задний фонарь коляски.
31. Задний фонарь мотоцикла.
32. Лампа заднего фонаря А6-2.
33. Пучок проводов заднего фонаря.
34. Лампа стоп-сигнала А6-15.
