Схемы >> Мотоэлектроника >> Схема электрооборудования мотоциклов Восход - 2, Восход – 2М и ММВЗ - 3.115Схема электрооборудования мотоциклов Восход - 2, Восход
- 2М и ММВЗ - 3.115
Схема электрооборудования мотоциклов Восход - 2, Восход
- 2М и ММВЗ - 3.115.

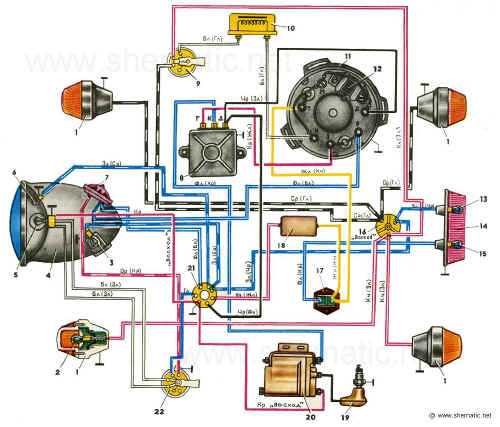

(нажмите для увеличения).

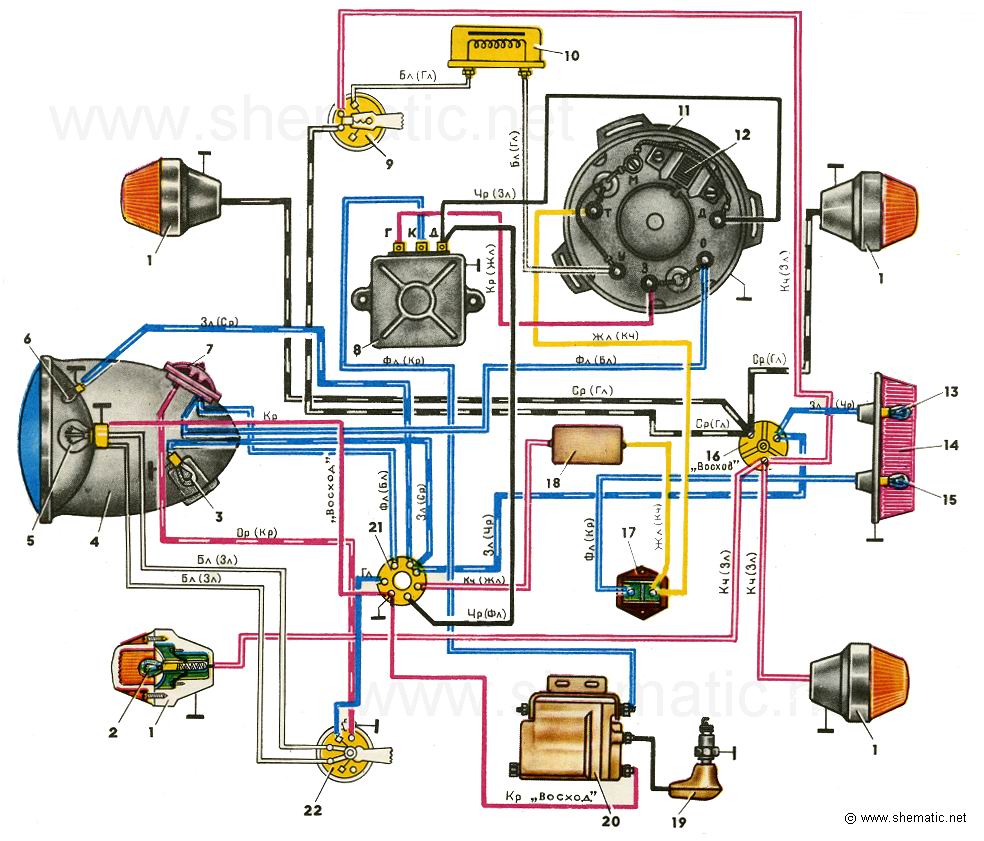

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования мотоциклов Восход - 2, Восход - 2М и ММВЗ - 3.115.
1 - указатели поворота;
2 - лампа указателя поворота;
3 - лампа подсветки спидометра;
4 - фара;
5 - лампа А6 — 32 + 32;
6 - лампа А6 — 6;
7 - звуковой сигнал;
8 - электронный коммутатор;
9 - переключатель указателей поворота;
10 - дроссель;
11 - генератор;
12 - датчик;
13 - лампа освещения номерного знака;
14 - задний фонарь:
15 - лампа сигнала торможения;
16 - соединительная колодка;
17 - включатель сигнала торможения;
18 - реле-прерыватель РС421;
19 - свеча зажигания;
20 - высоковольтный трансформатор;
21 - центральный переключатель;
22 - переключатель света.
