Больше чем схемотехникаТахометр для мотоцикла
Схемы >> Мотоэлектроника >> Тахометр для мотоциклаТахометр для мотоцикла
Во многих мотоциклах, мопедах, мотонартах и другой мототехиике отсутствует тахометр. Предлагаю простой в настройке и надежный тахометр. Он рассчитан на работу с одноцилиндровым двухтактным двигателем внутреннего сгорания с контактной или бесконтактной системой зажигания и позволяет измерять частоту вращения коленчатого вала до 10000 об/мин. Схема тахометра приведена на рис. 1.

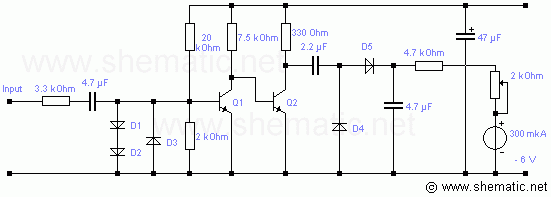

Рис.1.
Схема тахометра
Для настройки тахометра на вход Input от генератора необходимо подать импульсы амплитудой 2…6 V, резистором 2 кОм устанавливается частота измеряемого сигнала. Например, при 100 Н прибор калибруется на 6000 об/мин. (для четырехтактного двигателя показания прибора необходимо умножать на два). Точность прибора зависит от стабильности источника питания; при аккумуляторной батареи 12 V для стабилизации можно использовать микросхему 142ЕН5Б. Диоды D1 … D5 – Д220, транзисторы Q1, Q2 – КТ315. Схема подключения тахометра к электрооборудованию мотоцикла показана на рис.2.
Рис.2. Схема
подключения тахометра
Если зажигание контактное, вход тахометра Input подключается к точке А. Для бесконтактного зажигания - к точке В.
Все о мотоциклах и мотоциклостроении
добавлено 22.03.08 00:46:10 | просмотрено 33725 раз
