Схема электрооборудования автомобиля ЗАЗ-110206 "Таврия"

Схема электрооборудования автомобиля ЗАЗ-110206

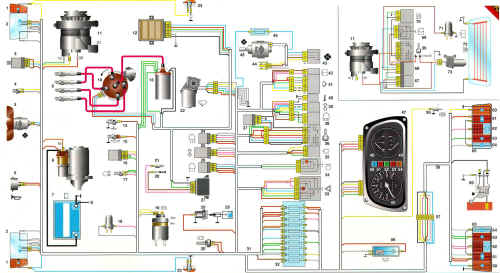

Схема электрооборудования автомобиля ЗАЗ-110206 "Таврия".
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к cхеме электрооборудования автомобиля ЗАЗ-110206 "Таврия"



1 - указатель поворота
2 - фара головного света
3 - реле включения электродвигателя вентилятора радіатора
4 - термовыключатель вентилятора радиатора
5 - электродвигатель вентилятора радиатора
6 - звуковой сигнал
7 - аккумуляторная батарея
8 - стартер
9 - свечи зажигания:
10 - датчик - распределитель зажигания
11 - генератор
12 - коммутатор
13 - катушка зажигания
14 - датчик указателя температуры охлаждающей жидкости
15 - датчик аварийного давления масла
16 - реле контроля заряда аккумуляторной батареи
17 - выключатель фонарей заднего хода
18 - электродвигатель омывателя ветрового стекла
19 - датчик аварийного уровня тормозной жидкости в бачке
20 - концевой выключатель экономайзера принудительного холостого хода (ЭПХХ) карбюратора
21 - электромагнитный клапан
22 - электродвигатель стеклоочистителя ветрового стекла
23 - боковой указатель поворота
24 - реле включения ближнего света фар
25 - реле-прерыватель указателей поворота
26 - реле включения дальнего света фар
27 - блок управления ЭПХХ
28 - штепсельная разетка
29 - переносная лампа
30 - выключатель стоп-сигналов
31 - жгут проводов передний
32 - блок предохранителей (см. список)
33 - выключатель аварийной сигнализации
34 - выключатель противотуманных фонарей
35 - выключатель наружного освещения
36 - выключатель(замок) зажигания
37 - дополнительное реле выключателя зажигания
38 - подрулевой рычажный переключатель света фар и включатель сигнализации дальним светом
39 - подрулевой рычажный переключатель указателей поворота
40 - выключатель звукового сигнала
41 - подрулевой рычажный выключатель стеклоочистителя ветрового стекла
42 - рычажный выключатель стеклоотмывателя ветрового стекла
43 - переключатель отопител
44 - добавочный резистор
45 - электродвигатель отопителя и вентиляции
46 - термобиметаллический предохранитель (16А)
47 - щиток приборов
48 - указатель уровня топлива в баке
49 - указатель температуры охлаждающейся жидкости
50 - контрольная лампа дальнего света фар
51 - контрольная лампа аварийного уровня тормозной жидкости в бачке и включения стояночного тормоза
52 - контрольная лампа указателей поворота
53 - контрольная лампа аварийного давления масла
54 - контрольная лампа работы генератора (заряда батереи)
55 – спідометр
56 - плафон освещения салона
57 - соединительная колодка переднего и заднего жгута проводов
58 - жгут проводов задний
59 - выключатель контрольной лампы стояночного тормоза
60 - лампа заднего указателя поворота
61 - двухнитиевая лампа стоп - сигнала и габарита
62 - лампа фонарей заднего хода
63 - лампа заднего противотуманного заднего света
64 - лампа освещения номерного знака
65 - задний фонарь
66 - датчик указателя уровня топлива

Позиции приборов, устанавливаемых на часть автомобилей ЗАЗ - 110206:

67 - реле токообогрева
68 - реле времени стеклоотмывателя двери задка
69 - выключатель стеклоочистителя двери задка
70 - выключатель токообогрева стекла двери задка
71 - электродвигатель омывателя заднего стекла
72 - обогреватель заднего стекла
73 - электродвигатель стеклоочистителя заднего стекла

Список цепей, защищаемых предохранителями:

№1(16А)*
электродвигатель вентилятора радиатора,
реле включения вентилятора и термовыключатель (датчик),
электродвигатель омывателя ветрового стекла,
электродвигатель и омыватель заднего стекла;

№2(8А)
лампы задних проти-вотуманных фонарей,
передних и задних габаритных фонарей,
освещения комбинации приборов,
освещения номерного знака;

№3(8А)
реле контроля заряда аккумуляторной батареи и контрольная лампа ее заряда,
лампы света заднего хода,

№4(8А)
указатель температуры охлаждающейся жидкости,
контрольная лампа аварийного давления масла,
контрольная лампа аварийного уровня тормозной жидкости и включения стояночного тормоза;

№5 (8А)
нить ближнего света левой фары;

№6 (8А)
нить ближнего света правой фары;

№7 (8А)
нить дальнего света правой фары;

№8 (8А)
нить дальнего света левой фары;

№9 (8А)
штепсельная розетка подключения переносной лампы,
плафон освещения салона,
звуковой сигнал,
лампы стоп-сигнала,

№10 (8А)
реле-прерыватель указателей поворота и аварийной сигнализации,
контрольная лампа указателей поворота,лампы указателей поворота;

№11**(16А)
электродвигатель отопителя.

* В скобках указана максимальная сила тока предохранителя
** Предохранитель установлен в отдельном корпусе
