Схема электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170)

Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля LADA Priora (ВАЗ-2170) >> Схема электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170)

Схема электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170)

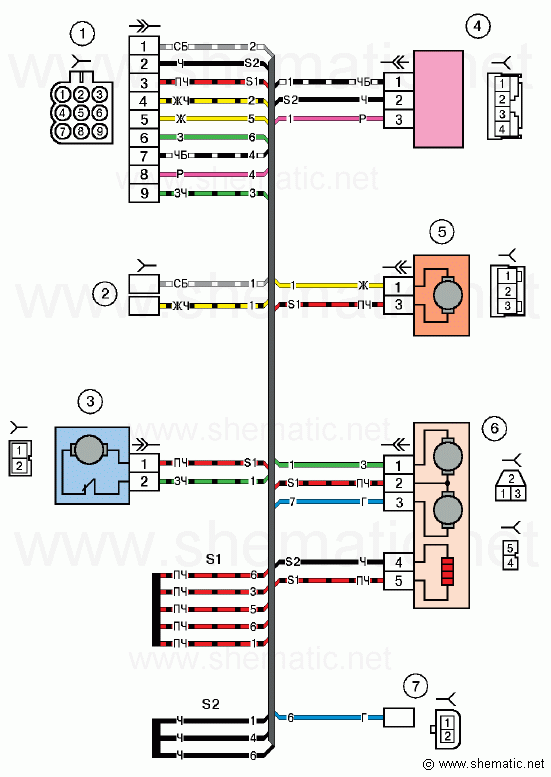

Схема электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170).
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрических соединений правой передней двери автомобиля LADA Priora (ВАЗ-2170).


1 – колодка дополнительного заднего правого жгута проводов к заднему жгуту
2 – колодка дополнительного заднего правого жгута проводов к переднему правому громкоговорителю
3 – электродвигатель стеклоподъемника
4 – переключатель стеклоподъемника
5 – электродвигатель блокировки передней правой двери
6 – электродвигатель наружного правого зеркала
7 – колодка дополнительного заднего правого жгута проводов к переднему жгуту

Дополнительный задний правый жгут проводов – 21703-3724550-90

Провода на данной схеме электрооборудования автомобиля LADA 2170 имеют буквенное обозначение цвета и обозначения номера элемента схемы, к которому присоединяется данный провод.
Через дробь указывается номер контакта колодки.
