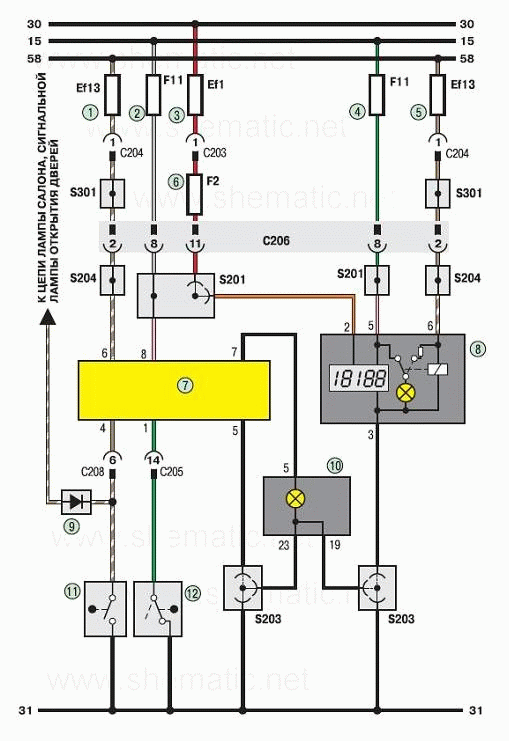

Соединения звукового сигнализатора (зуммера) Шевроле Ланос.
1,5 – плавкие вставки (10А);
2, 4, 6 – предохранители (10А);
3 – плавкая вставка (80А);
7 – звуковой сигнализатор (зуммер);
8 – часы;
9 – диод;
10 – сигнальная лампа непристегнутого ремня безопасности;
11 – выключатель незакрытой передней левой двери;
12 – выключатель непристегнутого ремня безопасности.
