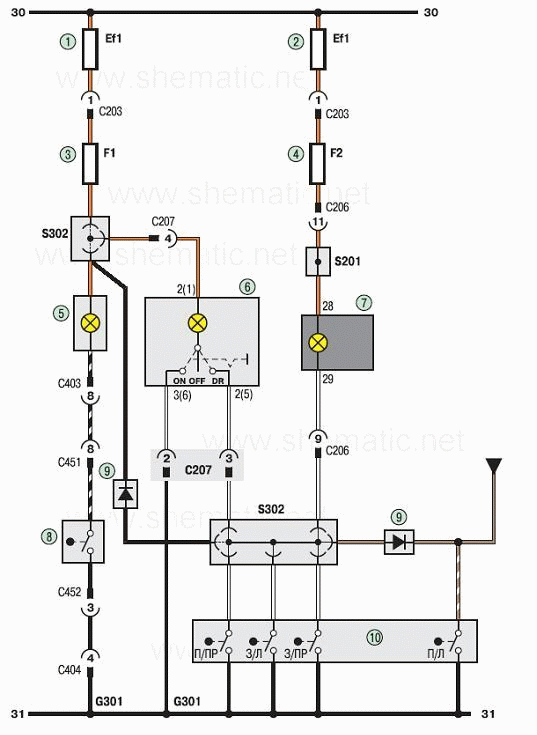

Соединения приборов освещения Шевроле Ланос (схема 8).
1 – плавкая вставка (20А);
2 – плавкая вставка (80А);
3,4 – предохранители (10 А);
5 – лампа подсветки багажника;
6 – лампа освещения салона;
7 – сигнальная лампа открытых дверей салона:
8 – выключатель электропривода открывание крышки багажника (установлен на часть автомобилей),
9 – диод;
10 – выключатель.
