Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Шевроле Ланос >> Соединения комбинации приборов Шевроле Ланос (схема 2)Соединения комбинации приборов Шевроле Ланос (схема 2)

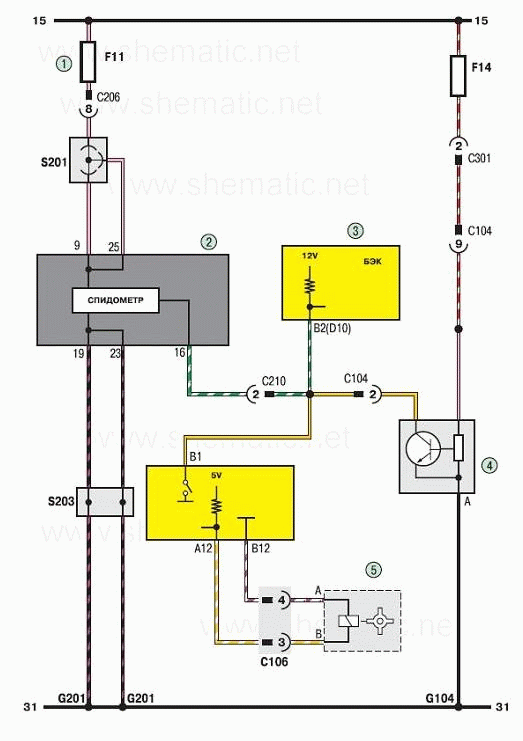

Соединения комбинации приборов Шевроле Ланос (схема 2).
1 – предохранитель (10А);
2 – комбинация приборов:
3 – электронный блок управления автоматической коробкой передач (автомобили, оснащенные автоматической коробкой передач);
4 – датчик скорости автомобиля (автомобили, оснащенные механической коробкой передач),
5 – датчик скорости автомобиля (автомобили, оснащенные автоматической коробкой передач).
добавлено 31.01.09 17:53:40 |
просмотрено 13954 раз
