Больше чем схемотехникаСоединения приборов освещения Шевроле Ланос (схема 4)
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля Шевроле Ланос >> Соединения приборов освещения Шевроле Ланос (схема 4)Соединения приборов освещения Шевроле Ланос (схема 4)

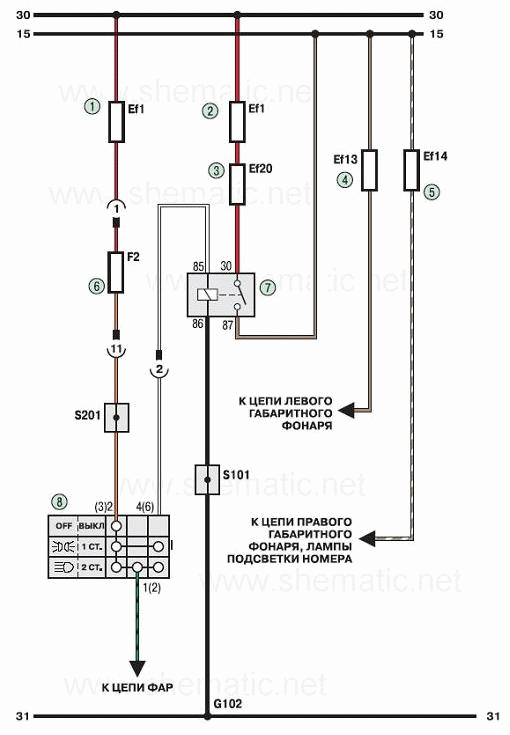

Соединения приборов освещения Шевроле Ланос (схема 4).
1,2 – плавкі вставки (80А);
3 – плавка вставка (20 А);
4,5 – плавкі вставки (10 А):
6 – запобіжник (10 А);
7 – реле;
8 – перемикач зовнішнього освітлення.
добавлено 31.01.09 15:46:09 |
просмотрено 12023 раз
