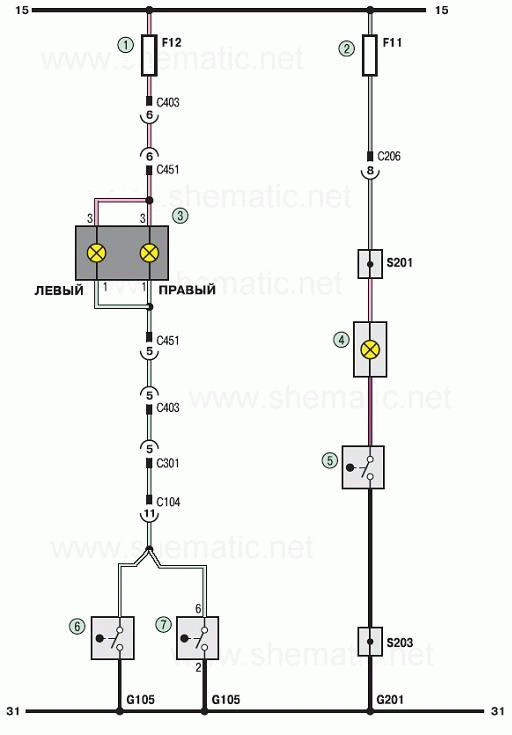

Соединения приборов освещения Шевроле Ланос (схема 9).
1,2 – предохранители (10А);
3 – лампа включения заднего хода;
4 – лампа освещения вещевого ящика;
5 – выключатель лампы освещении вещевого ящика;
6 – выключатель света заднего хода (для автомобилей с механической коробкой передач);
7 – выключатель света заднего хода (для автомобилей с автоматической коробкой передач).
