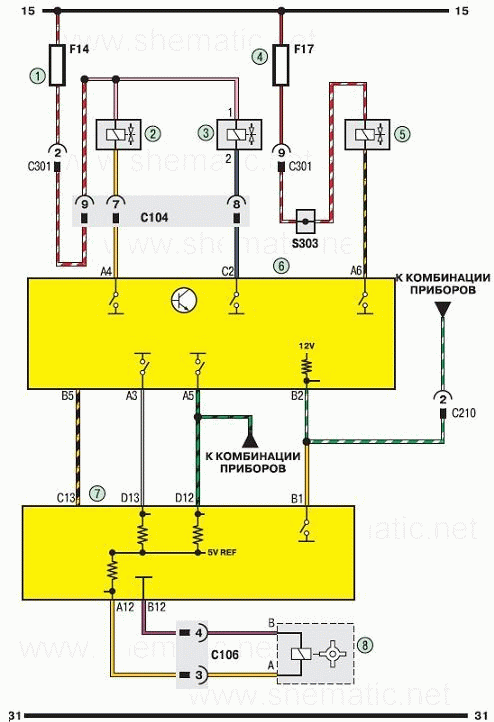

Система управления двигателем Шевроле Ланос
(схема 5).
1 – предохранитель (15А);
2 – электромагнитный клапан рециркуляции отработавших газов;
3 – двухходовой клапан;
4 – предохранитель F17 (15А);
5 – гравитационный клапан;
6 – электронный блок управления двигателем;
7 – комбинация приборов;
8 – датчик скорости автомобиля (для автомобилей, оснащенных автоматической коробкой передач).
