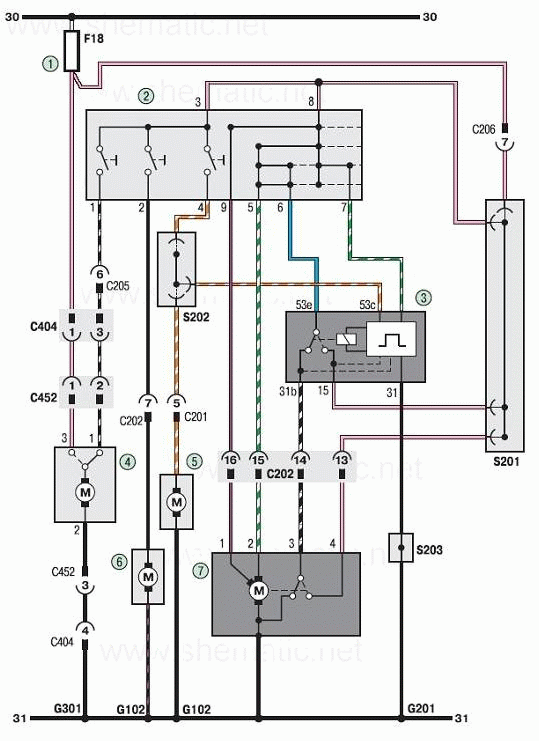

Стеклоочиститель и омыватель ветрового стекла Шевроле Ланос.
1 – предохранитель (20А);
2 – переключатель стеклоочистители и омывателя ветрового стекла;
3 – реле очистителя ветрового стекла;
4 – очиститель стекла двери задка (автомобили с кузовом «хэтчбек»);
5 – насос омывателя ветрового стекла;
6 – насос омывателя стекла двери задка (автомобили с кузовом «хэтчбек»);
7 – очиститель ветрового окна.
добавлено 31.01.09 17:44:01 |
просмотрено 15073 раз
