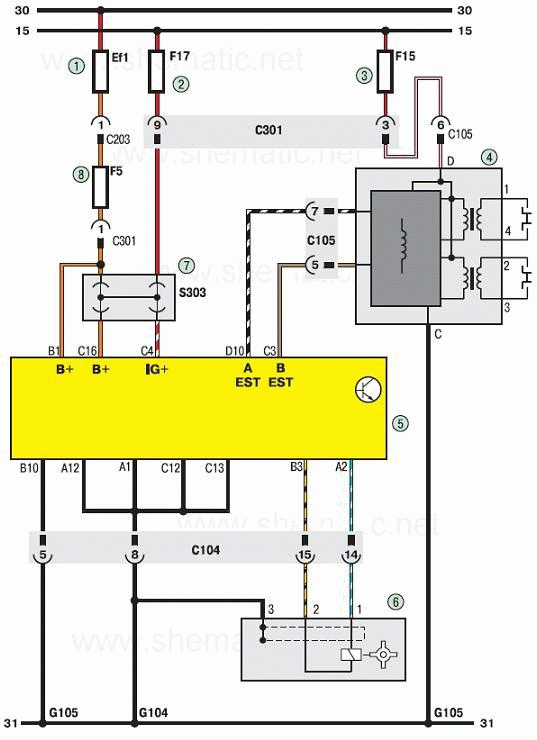

Система управления двигателем Шевроле Ланос (схема 1).
1 – плавкая вставка (60А);
2,3 – предохранители (15А);
4 – катушка зажигания;
5 – электронный блок управления двигателем;
6 – датчик положения коленчатого вала;
7 – соединительная колодка;
8 – предохранитель (10А).
