Больше чем схемотехникаСхема системы автоматического управления отопителем ВАЗ-2110
Схемы >> Автоэлектросхемы >> Схемы электрооборудования автомобиля ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 >> Схема системы автоматического управления отопителем ВАЗ-2110Схема системы автоматического управления отопителем ВАЗ-2110

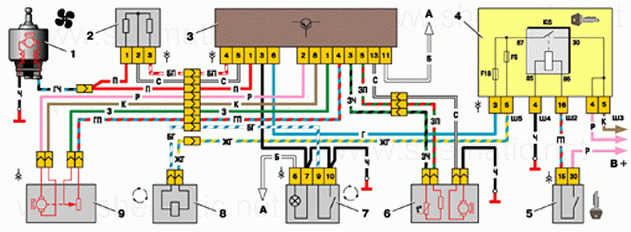

Схема системы автоматического управления отопителем ВАЗ-2110.
1 – электродвигатель вентилятора;
2 – дополнительный резистор;
3 – контроллер;
4 – монтажный блок;
5 – выключатель зажигания;
6 – датчик температуры воздуха в салоне;
7 – выключатель рециркуляции;
8 – клапан рециркуляции;
9 – микромоторедуктор привода заслонки отопителя;
А – к выключателю освещения приборов;
В – к источникам питания.
На автомобиле установлен электродвигатель вентилятора отопителя типа 45.3730.
Система предназначена для обеспечения заданной температуры в салоне автомобиля.
