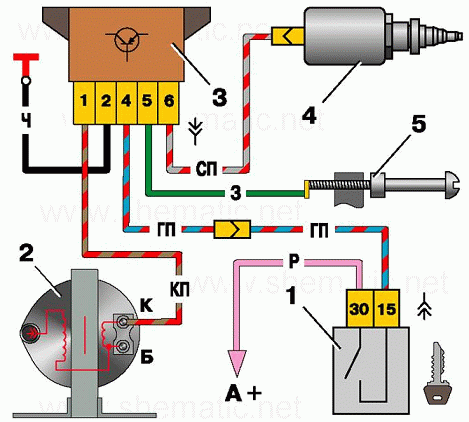

Схема системы управления электромагнитным клапаном карбюратора ВАЗ-2110.
1 – выключатель зажигания;
2 – катушка зажигания;
3 – блок управления;
4 – электромагнитный клапан;
5 – датчик-винт ЭПХХ;
А – к источникам питания.
