Пирометер радиометрический – метод дистанционного измерения температуры.

 Все тела излучают инфракрасные лучи невидимые для человеческого глаза. Интенсивность излучения зависит от температуры. Затухание инфракрасных лучей в окружающем пространстве весьма мало. Улавливая это излучение можно измерить температуру тела на расстоянии. На этом принципе построены пирометры – приборы для дистанционного измерения температуры в недоступных, или опасных местах (рис. 1).

Метод дистанционного измерения температуры

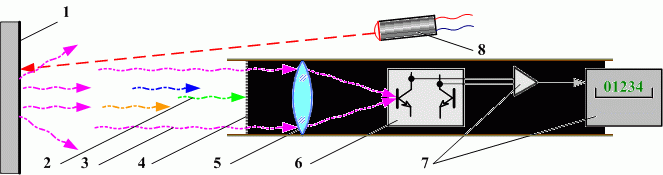

Рис. 1. Метод дистанционного измерения температуры.

Метод дистанционного измерения температуры

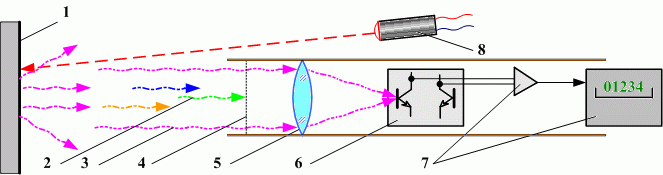

Рис. 2. Метод дистанционного измерения температуры.

 На рис. 1 обозначено: 1 – тело, излучающее инфракрасные лучи; 2 – весь видимый и невидимый спектр лучей; 3 – инфракрасные лучи; 4 – фильтр инфракрасных лучей, не пропускает видимую часть спектра; 5 – фокусирующая линза; 6 – датчик температуры; 7 – усилитель, преобразователь сигнала и устройство отображения; 8 – лазерный диод для наведения на место измерения.

Схему можно построить по стандартной мостовой схеме измерения. На датчик не должны попадать лучи от видимой части спектра.
