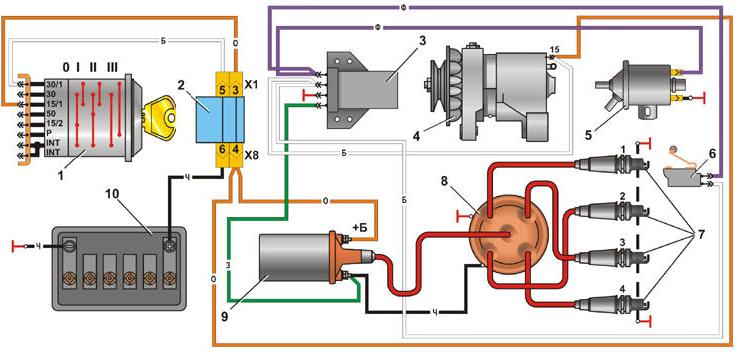

Схема контактной системы зажигания двигателя автомобиля Москвич модели 2106.
1 – выключатель зажигания;
2 – блок предохранителей и реле;
3 – блок управления ЭПХХ;
4 – генератор;
5 – электромагнитный клапан;
6 – микропереключатель;
7 – свечи зажигания;
8 – распределитель зажигания;
9 – катушка зажигания;
10 – аккумуляторная батарея
