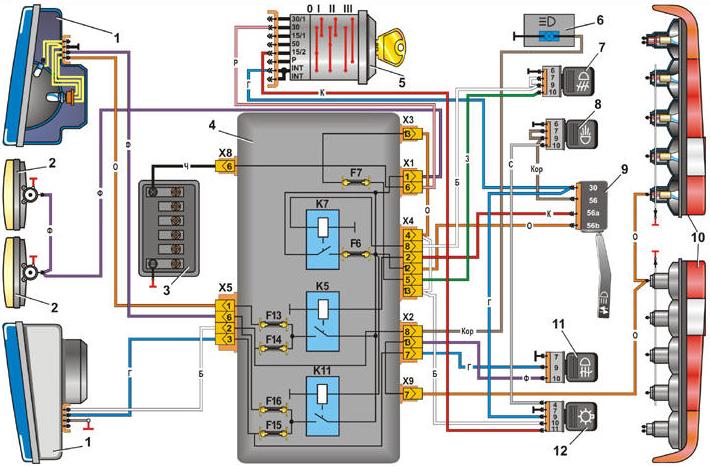

Схема включения фар и фонарей автомобиля Москвич.
1 – головная фара (лампа ближнего и дальнего света);
2 – противотуманная фара;
3 – аккумуляторная батарея;
4 – блок предохранителей и реле;
5 – выключатель зажигания;
6 – сигнальная лампа включения дальнего света фар;
7 – выключатель противотуманных фар;
8 – выключатель света фар;
9 – переключатель указателей поворота и света фар;
10 – задние фонари (противотуманный свет);
11 – выключатель противотуманного света задних фонарей;
12 – выключатель наружного освещения
