Мультипорт RS – 232

Схемы >> Интерфейсы >> Мультипорт RS – 232

Мультипорт RS – 232

Мультипорт RS – 232. Структурная схема
Рис. 1. Мультипорт RS – 232. Структурная схема.

Достаточно простое решение для разветвителя RS232 – RS232 – RS232 дает возможность увеличить количество выходных портов, учитывая малый ток для входных логических элементов и нагрузки выходных элементов. На рис. 1, 2, 3 приведены структурная, функциональная и принципиальная схема многопортового RS-232. Диоды на входе логических элементов ограничивают электрические помехи на уровне 0.8 В. Схема является пассивной и не нуждается в напряжении питания. К схеме можно подсоединить до четырех выходных портов счетчиков, или контролеров (детальнее робота схемы наведена в разделе Разветвитель RS232 – RS232 – RS232).

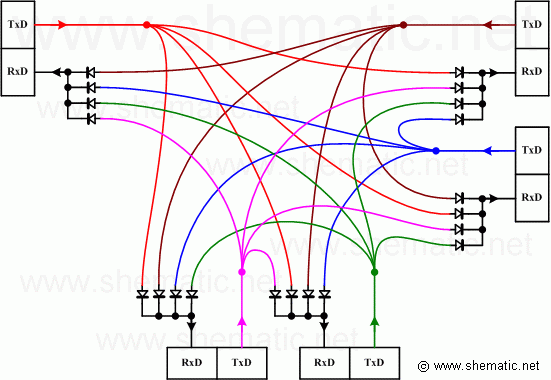

Мультипорт RS – 232. Функциональная схема
Рис. 2. Мультипорт RS – 232. Функциональная схема.
(нажмите для увеличения схемы).



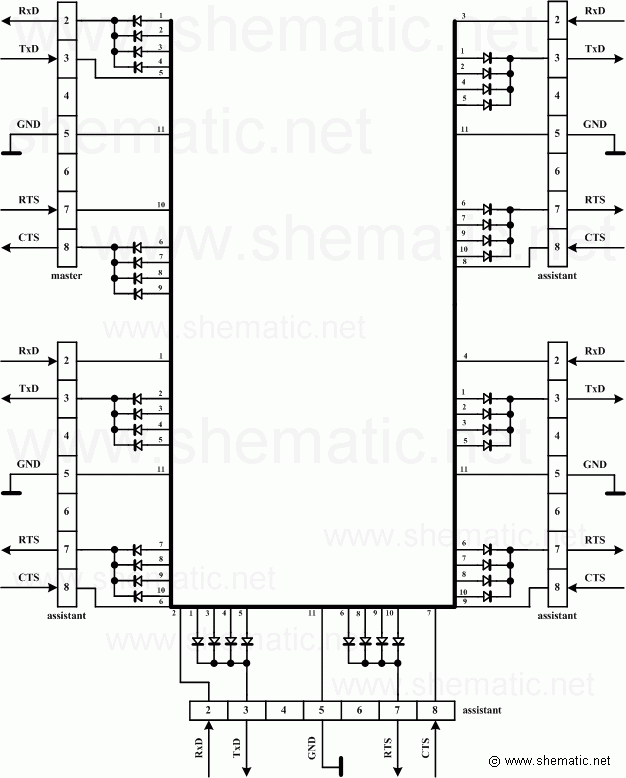

Мультипорт RS – 232. Принципиальная схема
Рис. 3. Мультипорт RS – 232. Принципиальная схема.

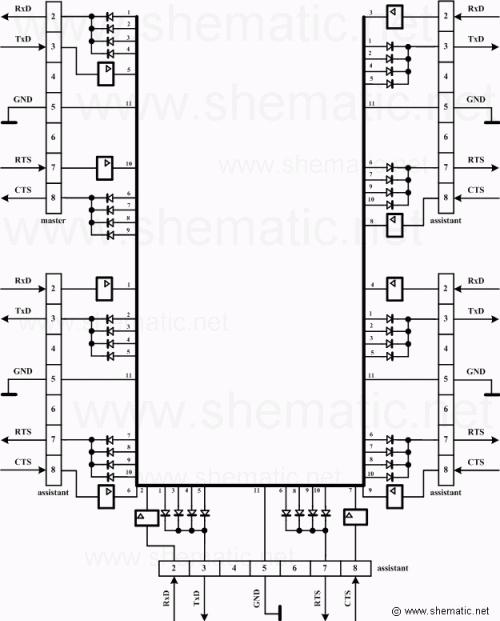

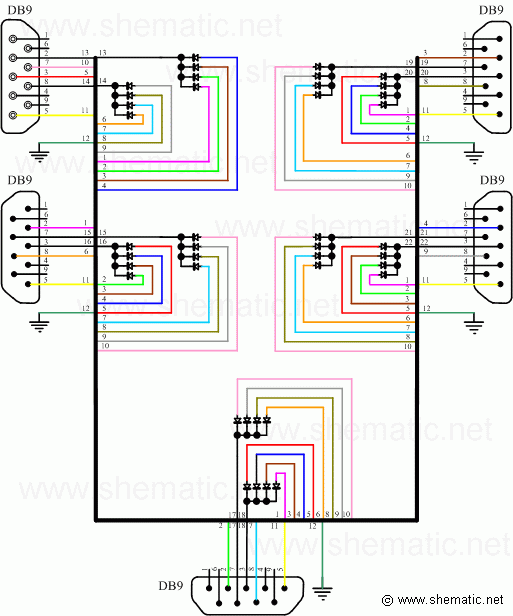

Мультипорт RS – 232. Функциональная схема (активная)
Рис. 4. Мультипорт RS – 232. Функциональная схема (активная).
(нажмите для увеличения схемы).



Расстояние передачи данных интерфейса RS232 зависит от скорости передачи данных и типа информационной линии. Применив усилители и логические элементы с триггерами Шмидта, такой мультипорт можно использовать для передачи данных на достаточно большие расстояния (на рис. 4 приведенная функциональная схема с активными элементами). Для увеличения количества портов и расстояния передачи данных схемы можно включать последовательно.
