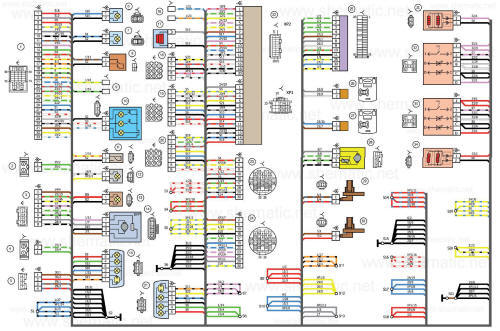

Схема электрических соединений жгута проводов заднего автомобиля LADA KALINA
11184.
(нажмите для увеличения).
Перечень элементов электрических соединений жгута проводов заднего
автомобиля LADA KALINA 11184
1 - 4- колодки жгута проводов заднего к колодкам жгута проводов панели приборов;
5 - колодка жгута проводов задного к колодке жгута проводов переднему;
6 - боковой указатель поворотов правый;
7 - боковой указатель поворотов левый;
8 - датчик ручного тормоза;
9 - колодки жгута проводов заднего к громкоговорителю заднему правому;
10 - плафон освещения салона;
11 - выключатель блокировки заднего хода;
12 - фонарь освещения багажника;
13 - дополнительный сигнал торможения;
14 - модуль электробензонасоса;
15 - фонарь правый;
16 - колодки жгута проводов заднего к громкоговорителю заднему левому;
17 - элемент обогрева заднего стекла;
18 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 3 (крышки
багажника);
19 - колодка жгута проводов заднего к колодке жгута проводов дополнительного 2 (левой
задней двери);
20 - колодка жгута проводов заднего к колодке жгута проводов дополнительного (правой
задней двери);
21 - фонарь левый;
22 - контроллер электропакета;
23 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного
(левой передней двери);
24 - колодка жгута проводов заднего к колодке жгута проводов заднего дополнительного
2 (правой передней двери);
25 - блок управления надувных подушек безопасности;
26 - преднатяжитель ремня безопасности водителя;
27 - преднатяжитель ремня безопасности пассажира;
28 - датчик температуры воздуха салона;
29 - датчик скорости правый задний;
30 - датчик скорости левый задний;
31 - электрообогреватель правого сидения;
32 - выключатель электрообогревателя правого сидения;
33 - выключатель электрообогревателя левого сидения;
34 - электрообогреватель левого сидения.
Жгут проводов химии -11183-3724210-20.
Жгут проводов катушек зажигания - 1118-3724148-00.
Жгут проводов форсунок - 11184-3724036.
А - к клемме "плюс" аккумуляторной батареи.
