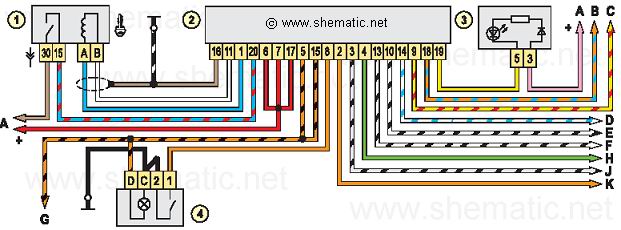

Схема соединений автомобильной противоугонной системы автомобиля Chevrolet Niva (ВАЗ-2123)

Схема соединений автомобильной противоугонной системы автомобиля Chevrolet Niva (ВАЗ-2123)
Схема соединений автомобильной противоугонной системы автомобиля Chevrolet Niva (ВАЗ-2123)

1 – выключатель (замок) зажигания;
2 – блок управления АПС;
3 – блок контрольных ламп;
4 – выключатель заднего противотуманного света;
А – к источникам питания;
В – к ЭБУ, контакт «55»;
C – к колодке диагностики;
D – к выключателю в стойке двери водителя;
E – к выключателю в замках дверей;
F – к выключателю наружного освещения (включение габаритных огней);
G – к лампам противотуманного света в задних фонарях;
H – к выключателю наружного освещения (включение света фар);
J – к выключателю противотуманных фар;
K – к реле стеклоподъёмников, клемма «85»
