Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска c 1988 г.

Схемы >> Автоэлектросхемы >> Схема электрооборудования автомобиля ВАЗ 21061, ВАЗ 21063 выпуска c 1988 г.

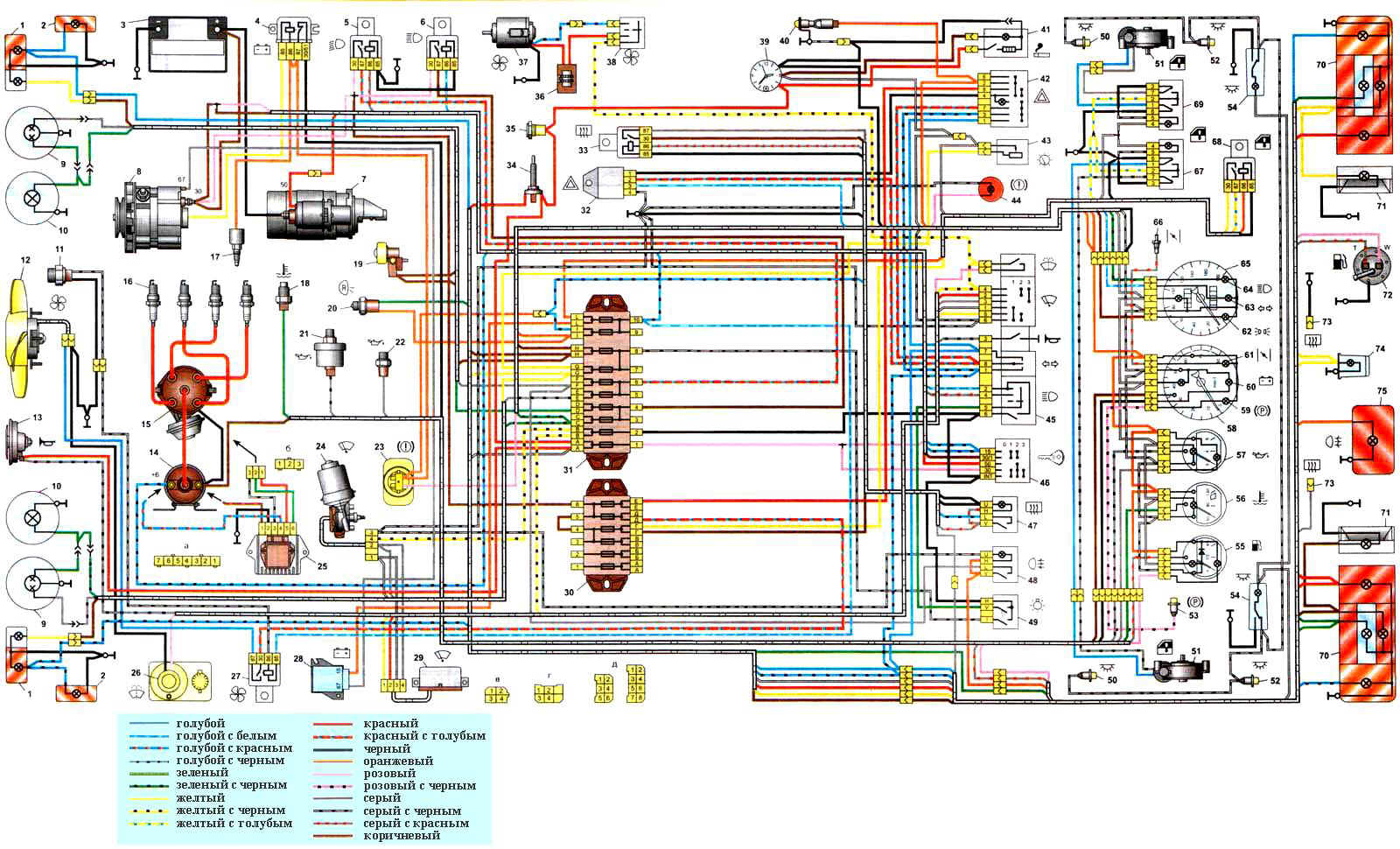

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска с 1988 г.

Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска с 1988 г.
Схема электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска с 1988 г.
(нажмите для увеличения).

Условные обозначения датчиков, органов управления и контроля к схеме электрооборудования автомобиля ВАЗ-21061, ВАЗ-21063 выпуска с 1988 г.



1. Передние фонари.
2. Боковые указатели поворота.
3. Аккумуляторная батарея ВАЗ 21061, ВАЗ-21063.
4. Реле заряда аккумуляторной батареи ВАЗ 21061, ВАЗ-21063.
5. Реле включения ближнего света фар.
6. Реле включения дальнего света фар.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Наружные фары.
10. Внутренние фары.
11. Датчик включения электродвигателя вентилятора.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Звуковые сигналы.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания ВАЗ 21061, ВАЗ-21063.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Подкапотная лампа.
20. Выключатель света заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23. Датчик недостаточного уровня тормозной жидкости.
24. Моторедуктор очистителя ветрового стекла.
25. Коммутатор* ВАЗ 21061, ВАЗ-21063.
26. Электродвигатель омывателя ветрового стекла.
27. Реле включения электродвигателя вентилятора**.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле - прерыватель очистителя ветрового стекла.
30. Дополнительный блок предохранителей.
31. Основной блок предохранителей.
32. Реле - прерыватель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
33. Реле включения обогрева заднего стекла***.
34. Выключатель стоп – сигнала.
35. Штепсельная розетка переносной лампы****.
36. Резистор электродвигателя отопителя.
37. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
38. Переключатель электродвигателя отопителя.
39. Часы.
40. Лампа освещения вещевого ящика.
41. Прикуриватель.
42. Выключатель аварийной сигнализации.
43. Регулятор освещения приборов ВАЗ 21061, ВАЗ-21063.
44. Лампа сигнализации недостаточного уровня тормозной жид кости.
45. Переключатель указателей поворота.
46. Выключатель зажигания ВАЗ 21061, ВАЗ-21063.
47. Выключатель обогрева заднего стекла.
48. Выключатель заднего противотуманного света.
49. Выключатель наружного освещения.
50. Выключатель плафонов, расположенных в стойках передних дверей.
51. Моторедукторы стеклоподъемников передних дверей.
52. Выключатель плафонов, расположенных в стойках задних дверей.
53. Выключатель сигнализации стояночного тормоза.
54. Плафоны освещения салона.
55. Указатель уровня топлива с контрольной лампой резерва.
56. Указатель температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
57. Указатель давления масла с контрольной лампой недостаточного давления.
58. Тахометр ВАЗ 21061, ВАЗ-21063.
59. Контрольная лампа стояночного тормоза.
60. Контрольная лампа заряда аккумуляторной батареи.
61. Контрольная лампа воздушной заслонки карбюратора.
62. Контрольная лампа наружного освещения.
63. Контрольная лампа указателей поворота.
64. Контрольная лампа дальнего света фар.
65. Спидометр ВАЗ 21061, ВАЗ-21063.
66. Выключатель сигнализации воздушной заслонки карбюратора.
67. Переключатель стеклоподъемника левой передней двери.
68. Реле включения стеклоподъемников передних дверей.
69. Переключатель стеклоподъемника правой передней двери.
70. Задние фонари.
71. Фонари освещения номерного знака.
72. Датчик указателя уровня и резерва топлива ВАЗ 21061, ВАЗ-21063.
73. Колодки обогрева заднего стекла.
74 Лампа освещения багажника.
75. Задние противотуманные фонари.

Нумерация штекеров в колодках: а – аккумулятора; б – датчика распределителя зажигания;
в – очистителя ветрового стекла и реле - прерывателя ветрового стекла; г – реле - прерывателя аварийной сигнализации и указателей поворота; д – трехричажного переключателя.
* Устанавливается в случае с бесконтактной системой зажигания, датчиком типа 38.3706, катушкой – 27.3705 или 027.3705
** С 2000 г. не устанавливается. Вместо датчика типа ТМ-108 применяется датчик 661.3710 ВАЗ 21061, ВАЗ-21063.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.
