монтажного блока ВАЗ-2109, ВАЗ-2108 (тип
2114-3722010-60)

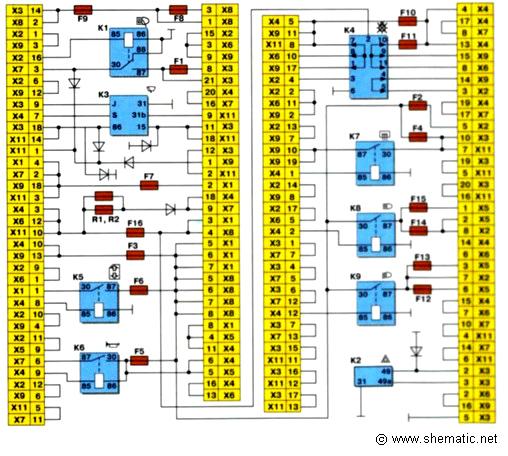

Схема
монтажного блока ВАЗ-2109, ВАЗ-2108 (тип
2114-3722010-60).
Наружная
цифра обозначения штекера - номер колодки, а
внутренняя - условный номер штекера.
К1. Реле включения очистителей фар
К2. Реле-прерыватель указателей поворота и
аварийной сигнализации
К3. Реле очистителя ветрового стекла
К4. Реле контроля исправности ламп
К5. Реле включения стеклоподъемников
К6. Реле включения звуковых сигналов
К7. Реле включения обогрева заднего стекла
К8. Реле включения дальнего света фар
К9. Реле включения ближнего света фар
F1-F16. Плавкие предохранители
