Стабильный источник питания для высокого напряжения

Схемы >> Источники питания >> Стабильный источник питания для высокого напряжения

Стабильный источник питания для высокого напряжения

Основу источника питания для высокого напряжения составляет ШИМ - контроллер TL494, нагруженный через повторители 4050 на пару мощных полевых транзисторов, коммутирующих первичные обмотки повышающего трансформатора (4 + 4 витка – первичная обмотка, 200 витков - вторичная обмотка). С вторичной обмотки через выпрямитель с удвоением напряжения и RCLC сглаживающей фильтр высокое напряжение попадает на делитель напряжения, и на регулятор выходного напряжения. Схему можно использовать как преобразователь напряжения для питания фотоэлектронного умножителя.

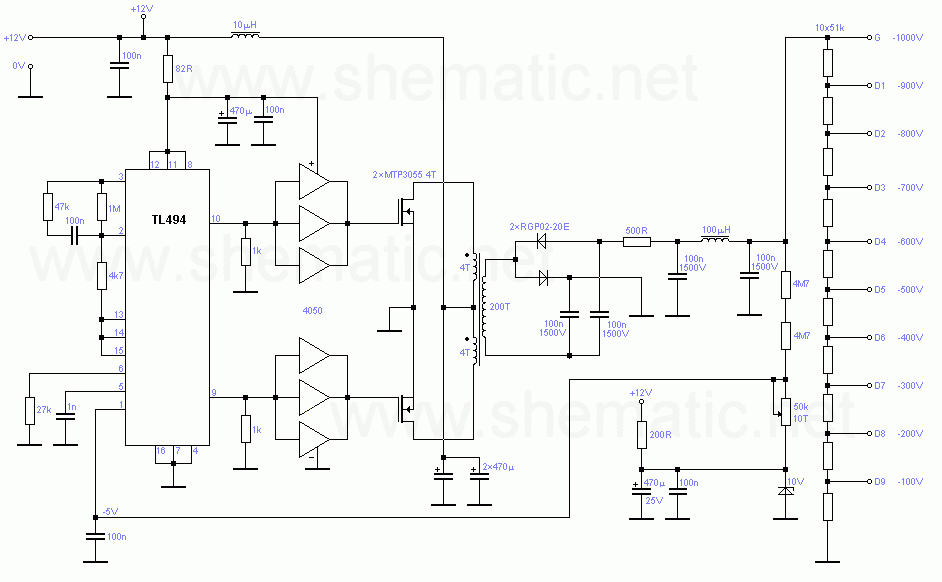

Схема стабильного источника питания для высокого напряжения

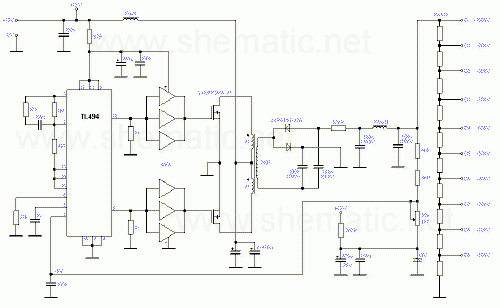

Схема стабильного источника питания для высокого напряжения
(нажмите для увеличения схемы)

Electronics World + Wireless World №5/99.
