Умножитель напряжения

Умножитель напряжения (рис.1) используется при выходных токах до 10 mA для поджига дуговых и люминесцентных ламп, фотоэлектронных умножителей, повышения анодного напряжения на кинескопах, ионизаторах воздуха. На вход умножителя подается переменное или пульсирующее напряжение. На конденсаторах через диоды D1, D2, D3… напряжение суммируется: Uo, 2Uo, 3Uo…, где Uo 1.4 · Uinp. На выходе будет постоянное пульсирующее напряжение. Коэффициент пульсации зависит от ёмкости конденсаторов и сопротивления нагрузки.

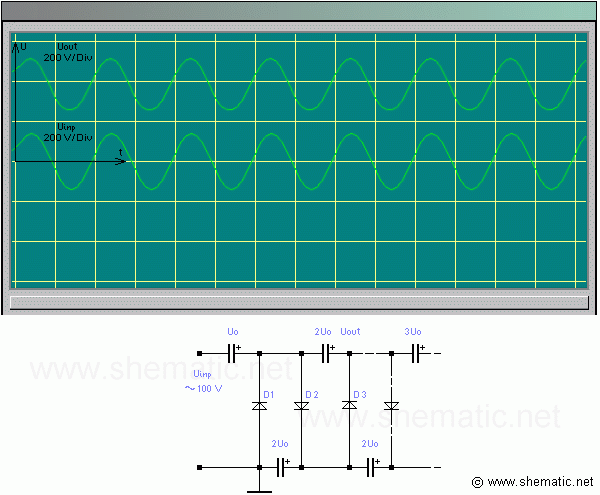

Схема умножителя напряжения
Схема умножителя напряжения.

добавлено 22.03.08 16:15:09 | просмотрено 29265 раз
