Генератор фаз для импульсного источника питания

Схемы >> Источники питания >> Генератор фаз для импульсного источника питания

Генератор фаз для импульсного источника питания

В импульсных безтрансформаторных устройствах питания для управления силовыми транзисторами используются специализированные микросхемы с формированием временной паузы между импульсами, чтобы при открывании, или закрывании в смежных плечах не было сквозного тока. При отсутствии специализированных микросхем такие формирователи импульсов, или генераторы фаз можно построить на простой логике, рис. 1a и 2a. На рис. 1b и 2b изображены осциллограммы схем: 1 – для прямых импульсов, 2 – для инверсных.

Генератор фаз для импульсного источника питания с прямыми импульсами

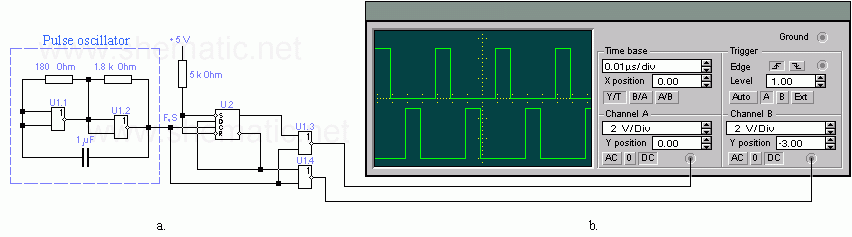

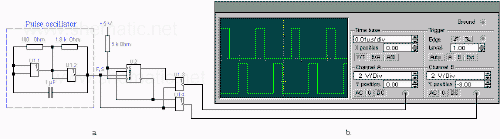

Рис. 1. Генератор фаз для импульсного источника питания с прямыми импульсами.
(нажмите для увеличения).


Генератор фаз для импульсного источника питания с инверсными импульсами
Рис. 2. Генератор фаз для импульсного источника питания с инверсными импульсами.
(нажмите для увеличения).



Если в качестве генератора применить генератор управляемый напряжением, будем иметь зависимость: F=f(Uout), частотную подстройку в зависимости от выходного напряжения Uout, изменение частоты от изменения напряжения (или тока) – частотная автоподстройка. Применив генератор с изменением скважности, будем иметь зависимость S = f(Uout), изменение скважности от изменения выходного напряжения (или тока) – широтно-импульсную автоподстройку. Широтно-импульсные модуляторы описаны в разделе преобразователи. На рис. 3 изображены осциллограммы для широтно-импульсных модуляторов.



Осцилограмы широтно-импульсных модуляторов

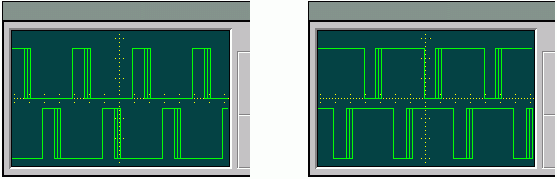

Рис. 3. Осцилограмы широтно-импульсных модуляторов.
