Мощный источник питания постоянного тока


(некоторые размышления над расчётами мощного источника для электросварки)
Пересмотрев несколько страниц, реклам в “паутине”, даже гонкой за миниатюризацией, можно сказать, что это не плохие вещи, но... разговаривая с любителями “поварить”, все они одностайны в мысли - пока что дорого. Пришлось заняться “арифметикой”. Целью этого короткого вступления есть изготовление дешевого варианта мощного источника постоянного тока для сварочных аппаратов и др. Для этого годится и тиристор

ТБ 151-50-5(6,7,8,9), имеющий: Формула.

Расчёты схемы (рис.1) показывают, что для 100 А на выходе преобразователя индуктивность первичной обмотки трансформатора - 300 , для 160 А - 150 , и изготавливается она на сдвоенном сердечнике от строчника.

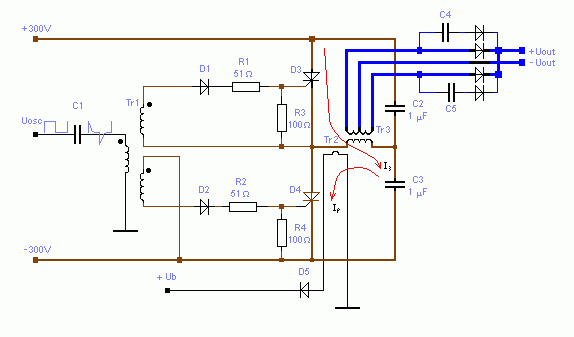

Схема мощного источника питания постоянного тока.
Рис. 1 Схема мощного источника питания постоянного тока.

К остальным компонентам: преобразователь в обратной связи, пара транзисторов на розгон, мостики, электролиты, питание, пара радиаторов ватт на тридцать (с вентилятором меньше) - подсчитав за радиобазарными ценами - около сотни гривен, правда здесь нужны знания несколько другой “арифметики”, думаю, что мелкосерийный производитель...

Одной с основных причин, не позволяющих достичь существенного уменьшения габаритов - это низкое быстродействие* тиристоров. Транзисторы более быстродейственны, но мощны дорогостоящи. Простым решением проблемы есть возможность разбить первичную обмотку на несколько параллельных, рис.2.

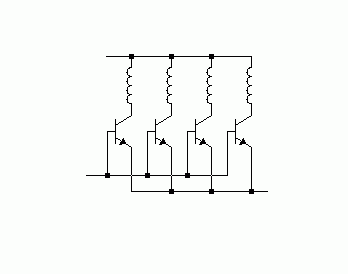

Схема замены тиристоров на транзисторы.
Рис. 2 Схема замены тиристоров на транзисторы.

* время открывания и время закрывания.
