Стабилизатор напряжения с нулевыми пульсациями

Схемы >> Источники питания >> Стабилизатор напряжения с нулевыми пульсациями

Стабилизатор напряжения с нулевыми пульсациями

Стабилизатор напряжения с нулевыми пульсациями представляет собой обычный параметрический стабилизатор, но на инвертирующей вход ОУ подается с потенциометра 10 кОм часть напряжения пульсаций. Эти напряжения суммируются в противофазе. Потенциометром 10 кОм можно отрегулировать компенсацию пульсаций на выходе стабилизатора, практически до нуля.

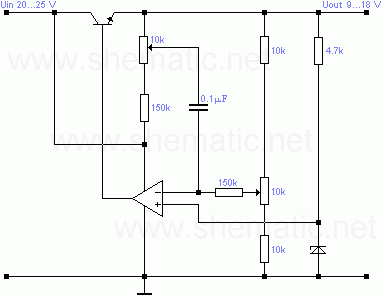

Схема стабилизатора напряжения с нулевыми пульсациями
Схема стабилизатора напряжения с нулевыми пульсациями
