Устройство бесперебойного питания

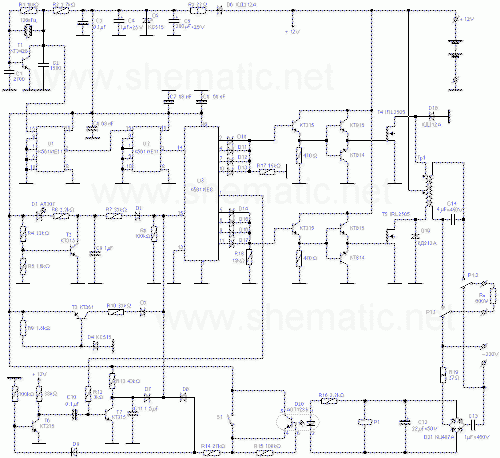

Устройство на рис. обеспечивает бесперебойное питание радиоаппаратуры при отключении электропитания. Выходная частота – 50 Гц при мощности потребления
600 Вт, форма сигнала на выходе – синусоида, к.п.д. – 98%. Устройство содержит узел автоматического включения при отключении электросети, с последующим автоматическим выключением при появлении напряжения.
На транзисторе T1 собран тактовый генератор, стабилизированный резонатором 128 кГц. На U1 и U2 выполнен делитель частоты на 256. На выходе 2/U2 получена импульсная последовательность частотой 500 Гц. Делитель на U3 формирует две импульсные последовательности частотой 50 Гц со сдвигом фазы на 180º для управления мощными ключевыми транзисторами T4 и T5. Для устранения сквозных токов, возникающих в момент включения одного ключа и выключения другого, в схеме предусмотрена бестоковая пауза 10% от длительности периода.
На транзисторе T2 собрана схема защиты от глубокого разряда аккумулятора. Регулировка этого каскада осуществляется подбором резистора R5 так, чтобы при снижении напряжения на аккумуляторной батареи до 10 В транзистор T2 запирался и через R7 и D2 на выводе 15/U3 устанавливался уровень логической единицы, что приведет к блокированию U3. Интегрирующая емкость C9 предотвращает блокировку в случае кратковременного понижения напряжения аккумуляторной батареи.
На транзисторе T3 выполнена защита от перезарядки аккумулятора, если напряжение на батарее превысит 15 В, то U3 заблокируется через резистор R10 и D3.
На T6 и T7 собран узел антиблокировки U3, работающий непрерывно. С11 заряжается до напряжения питания при отсутствии импульсов, при этом логическая единица подается на вывод 15/U3 через D7. При нормальной работе преобразователя на выходе 1/U3 через каждые 20 мс появляется логическая единица, которая через R12 открывает T7 и разряжает С11, не позволяя тем самым заблокировать U3.
В узел автоматического включения преобразователя входит оптопара АОT128, светодиод которой питается напряжением сети через R19, диодный мост D21, С13, R16. Вместо оптопары, указанной на схеме, можно использовать АОТ127Б, но при этом вместо R15, 100 кОм необходимо установить резистор 820 кОм. Реле P1 – РЭН-34 или подобное на напряжение 27 В. Тумблер S1 блокирует работу преобразователя.
Конденсатор С14 приближает форму выходного напряжения к синусоидальной и подбирается по минимальному току потребления от аккумуляторной батареи на холостом ходу.
Трансформатор мощностью 500-600 Вт, с коэффициентом трансформации 20.
При подключении устройства к клеммам аккумулятора во избежание пробоя транзисторов T4 и T5 необходимо заблокировать работу преобразователя включением тумблера S1.
