Источник бесперебойного питания

Источник бесперебойного питания обеспечивает выходную мощность до 220 Вт (ток нагрузки до 1 А). В режиме переключателя SB1 12/220 - напряжение аккумулятора приложено к задающему мультивибратору Q3 Q4 частотой 50 Гц, который раскачивает мощные ключи Q1, Q6, усиливается и подается на трансформатор Т1. С вторичной обмотки Т1 напряжение 220 В частотой 50 Гц через фильтры С2 L1 C1 поступает к нагрузке. При переключение SB1 в положение 220/12 задающий генератор отключается, а сетевое напряжение с разъема ХР1 через фильтр С2 L1 C1 попадается на обмотку I трансформатора Т1 и через диоды D2, D3 заряжает аккумулятор током до 6А. В качестве Т1 можно применить любой сетевой трансформатор с двумя вторичными обмотками, обеспечивающими 10 В / 10А, L1 содержит 2*10 витков ПЭЛ 0.8 на ферритовом кольце К28*16*9 М2000НМ. Q1, Q6, D2, D3 закреплены через изолирующие слюдяные прокладки на общем радиаторе площадью 200 см².

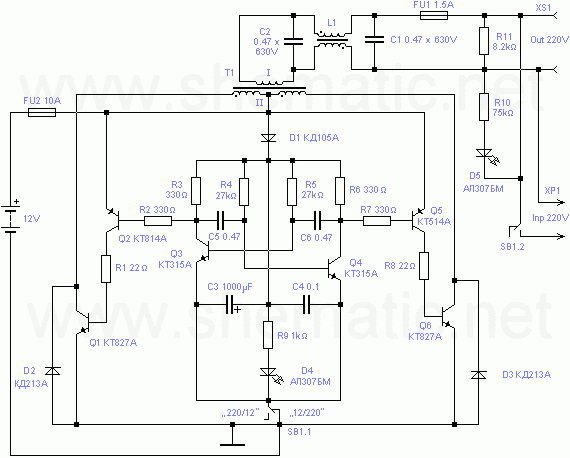

Схема источника бесперебойного питания
Схема источника бесперебойного питания
